型号

205

型号

213, 238

型号

253

型号

257

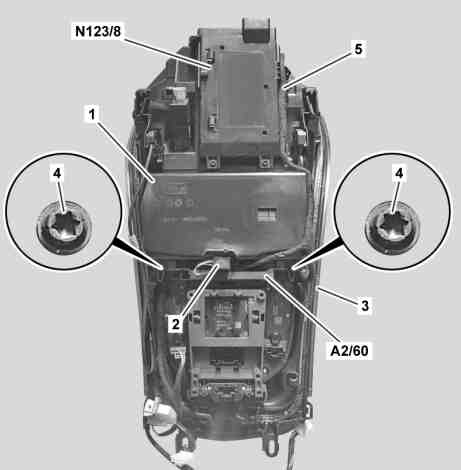

图示为车型 205，装配变速箱 722、无线移动电话充电/代码 897 和无钥匙启动/代码 889

1

储物箱

2

发光二极管

3

中央控制台盖罩

4

螺栓

5

线束

A2/60

中央控制台无钥匙启动天线

N123/8

移动电话托座控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下中央控制台盖罩 (3)。

型号 257

AR68.20-P-2350FR

型号 238 带变速箱725

AR68.20-P-2350LWO

型号 238 带变速箱716

AR68.20-P-2350LWP

型号 205 带变速箱722, 724, 725

型号 213 带变速箱725

型号 253 带变速箱724, 725

AR68.20-P-2350LW

型号 205 带变速箱716

型号 213 带变速箱716

型号 253 带变速箱716

AR68.20-P-2350LWA

2

断开光缆上的发光二极管 (2)。

型号 205, 213, 238, 253

带代码877 (环境照明灯)

型号 257

带代码891 (高级环境照明灯)

3

露出线束 (5)。

型号 205 带变速箱722, 724, 725

带代码877 (环境照明灯)

型号 253 带变速箱725

带代码877 (环境照明灯)

4

松开螺栓/螺钉 (4)。

5

将储物箱 (1) 从中央控制台盖罩 (3) 上拆下。

6

拆卸中央控制台无钥匙启动天线 (A2/60)。

仅在更换储物箱 (1) 时。

型号 213, 238

型号 253

带代码889 (KEYLESS-GO（无钥匙起动）)

型号 253

带代码893 (无钥匙启动（KEYLESS-GO）功能)

AR80.61-P-0041LWG

型号 205

带代码889 (KEYLESS-GO（无钥匙起动）)

型号 205

带代码893 (无钥匙启动（KEYLESS-GO）功能)

AR80.61-P-0041LW

型号 257

AR80.61-P-0041FR

7

拆下移动电话托座控制单元 (N123/8)。

仅当安装新的储物箱 (3) 时。

型号 213, 238 带变速箱725

带代码896 (通过移动电话访问汽车和驾驶授权)

型号 213, 238 带变速箱725

带代码897 (无线移动电话充电)

型号 213, 238 带变速箱725

带代码899 (多功能电话)

AR82.70-P-0007LWE

型号 257

带代码897 (无线移动电话充电)

型号 257

带代码899 (多功能电话)

AR82.70-P-0007FR

型号 205

始自2019年款

带代码897 (无线移动电话充电)

型号 205

始自2019年款

带代码899 (多功能电话)

AR82.70-P-0007LWM

8

按照拆卸的相反顺序进行安装。
