AR68.20-P-2000LWE
拆卸/安装中央控制台
22.12.2016
型号
213 带变速箱725
型号
238 带变速箱725

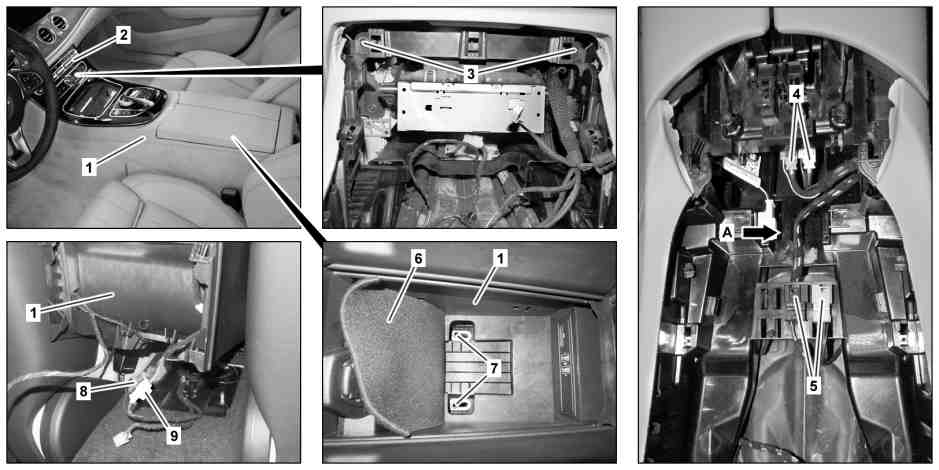

P68.20-5005-09
1
中央控制台
4
电气连接器
7
螺母
2
中央控制台护盖
5
电气插座
8
电气连接器
3
螺栓
6
护盖
9
电气连接器
e
d
拆卸/安装
1
拆下中央控制台护盖 (2)
型号 238 带变速箱725
AR68.20-P-2350LWO
型号 213 带变速箱725
AR68.20-P-2350LW
2
拆下螺栓 (3)
3
断开电气连接器 (4) 并露出中央控制台 (1) 上的电线束
i
数量因装备而异.
i
安装:
将电线束固定在导向装置中 (箭头 A).
4
将电气插座 (5) 从中央控制台 (1) 上松开
i
数量因装备而异.
5
拆下中央控制台 (1) 的后护盖
型号 213, 238 带变速箱725
AR68.20-P-2358LW
6
拆下中央控制台 (1) 后部储物盘下方的支架
型号 213.1 带变速箱725
AR68.20-P-2359LWV
7
将护盖 (6) 放到一旁
8
松开螺母 (7)
9
提起中央控制台 (1) 后部并断开电气连接器 (8, 9)
i
数量因装备而异.
10
朝向后部将中央控制台 (1) 移出仪表板
11
按照拆卸的相反顺序进行安装
