型号

205

型号

213, 238

型号

253

型号

293

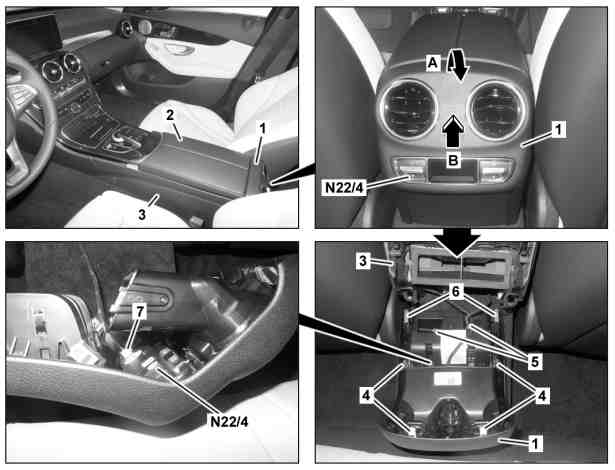

图示为车型 205

1

护盖

2

护盖

3

中央控制台

4

紧固夹

5

电气连接器

6

导向装置

7

电气连接器（装配自动空调/代码 (581)）

N22/4

后排空调系统操纵单元（装配自动空调/代码 (581)）

车型 213（213.1 除外）、238，装配变速箱 725

8

储物箱

9

螺钉

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

关闭点火开关。

型号 205, 213, 238, 253, 293

除了代码U67 (车内 230 V 插座)

除了代码U80 (115 V 插座)

1.2

将接线地从蓄电池上断开。

型号 205, 213, 238, 253, 293

带代码U67 (车内 230 V 插座)

型号 205, 213, 238, 253, 293

带代码U80 (115 V 插座)

型号 238

带代码U67 (车内 230 V 插座)

型号 238

带代码U80 (115 V 插座)

AR54.10-P-0003LWO

型号 205, 213, 253

带代码U67 (车内 230 V 插座)

型号 205, 213, 253

带代码U80 (115 V 插座)

AR54.10-P-0003LW

型号 293

带代码U67 (车内 230 V 插座)

型号 293

带代码U80 (115 V 插座)

AR54.10-P-0003EQ

2.1

打开中央控制台 (3) 上的护盖 (2)。

型号 205, 213 （213.1除外）, 238, 253, 293

2.2

分开后座区前部的座垫，提起，并拆下座垫和中央控制台 (3) 之间的储物盒/盘。

型号 213.1

型号 213.1

除了代码248 (带嵌入式儿童座椅的后排座椅)

AR91.12-P-1020LW

3

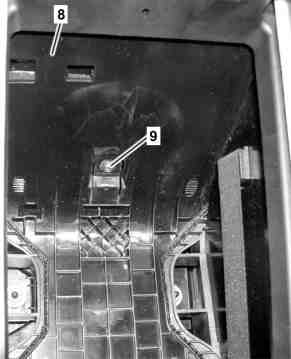

将中央控制台 (3) 上存放盒 (8) 的护盖放到一旁，然后拆下螺钉 (9)。

型号 213 （213.1除外）, 238 带变速箱725

4

将顶部处的护盖 (1) 从中央控制台 (3) 上松开（如箭头 A 所示）。

i
安装:
确保紧固夹 (4) 牢牢固定。

5

以大约 45
0
的角度将护盖 (1) 朝后方向上移出中央控制台 (3)（如箭头 B 所示）。

i
安装:
将护盖 (1) 连同导向装置 (6) 一起安装在中央控制台 (3) 中。

6

断开电气连接器 (5)。

i
数量因车辆装备而异。

7

断开后排智能气候控制系统操作单元 (N22/4) 处的电气连接器 (7)。

型号 205, 213, 238, 253, 293

带代码581 (自动空调)

8

按照与拆卸相反的顺序进行安装
