型号

213.1

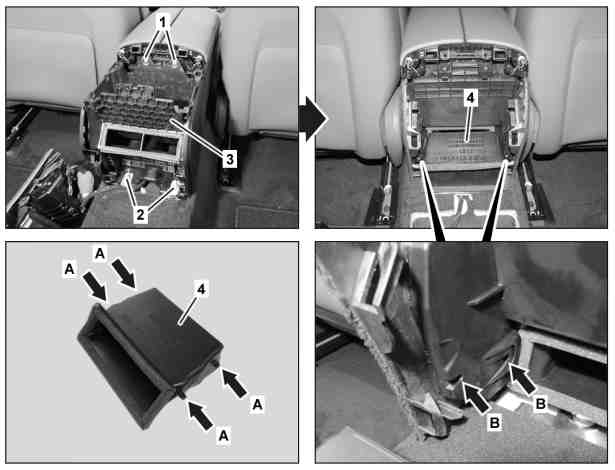

1

螺栓

2

螺母

3

支架

4

通风气道

e
d

拆卸/安装

1

拆下中央控制台的后部储物盘

AR68.20-P-2361LWV

2

拆下螺钉/螺栓 (1)

3

松开螺母 (2)

4

松开支架 (3) 并拆下

p
安装:

确保正确铺设电线束.

否则会损坏电线束.

p
安装:

确保通风气道 (4) 不会滑出支座 (箭头 B).

否则, 会损坏通风气道 (4) 或支架 (3), 无法确保正确的气流分配, 并会产生流动噪音.

5

拆下通风气道 (4)

i
安装:
确保导向销 (箭头 A) 在支座 (箭头 B) 中正确落座.

6

按照拆卸的相反顺序进行安装
