型号

205

带代码301 (吸烟套件)

型号

213, 238

带代码301 (吸烟套件)

型号

253

带代码301 (吸烟套件)

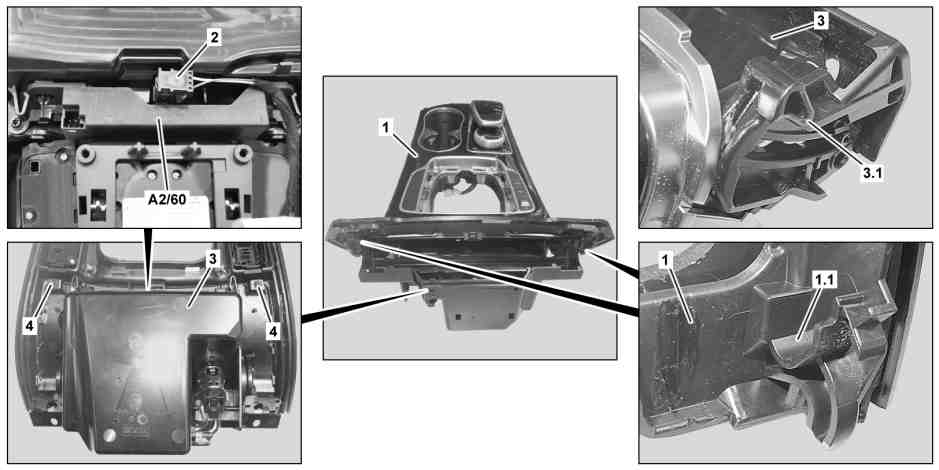

1

中央控制台护盖

3.1

销子

1.1

导向装置

4

螺钉

2

发光二极管 (LED) (装配环境氛围照明系统/代码 (877))

A2/60

无钥匙启动 (KEYLESS-GO) 天线中央控制台 (装配无钥匙启动 (KEYLESS-GO) 启动功能/代码 (893) 或无钥匙启动 (KEYLESS-GO)/代码 (889))

3

烟灰缸外壳

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下中央控制台护盖 (1)

型号 238 带变速箱716

带代码301 (吸烟套件)

AR68.20-P-2350LWP

型号 238 带变速箱725

带代码301 (吸烟套件)

AR68.20-P-2350LWO

型号 205 带变速箱722, 724, 725

带代码301 (吸烟套件)

型号 213 带变速箱725

带代码301 (吸烟套件)

型号 253 带变速箱724, 725

带代码301 (吸烟套件)

AR68.20-P-2350LW

型号 205, 213, 253 带变速箱716

带代码301 (吸烟套件)

AR68.20-P-2350LWA

2

将发光二极管 (LED) (2) 从光缆上断开

型号 205

带代码301 (吸烟套件)

带代码877 (环境照明灯)

型号 213, 238

带代码301 (吸烟套件)

带代码877 (环境照明灯)

型号 253

带代码301 (吸烟套件)

带代码877 (环境照明灯)

3

拆下螺钉 (4)

4

将烟灰缸外壳 (3) 从中央控制台护盖 (1) 上拆下

i
安装:
将烟灰缸外壳 (3) 连同销子 (3.1) 插入中央控制台护盖 (1) 上的导向装置 (1.1) 中.

5

拆下无钥匙启动 (KEYLESS-GO) 中央控制台天线 (A260)

仅当更换烟灰缸外壳 (3) 时.

型号 205

带代码301 (吸烟套件)

带代码889 (KEYLESS-GO（无钥匙起动）)

型号 205

带代码301 (吸烟套件)

带代码893 (无钥匙启动（KEYLESS-GO）功能)

AR80.61-P-0041LW

型号 213, 238

带代码301 (吸烟套件)

型号 253

带代码301 (吸烟套件)

带代码889 (KEYLESS-GO（无钥匙起动）)

型号 253

带代码301 (吸烟套件)

带代码893 (无钥匙启动（KEYLESS-GO）功能)

AR80.61-P-0041LWG

6

按照拆卸的相反顺序进行安装
