型号

213

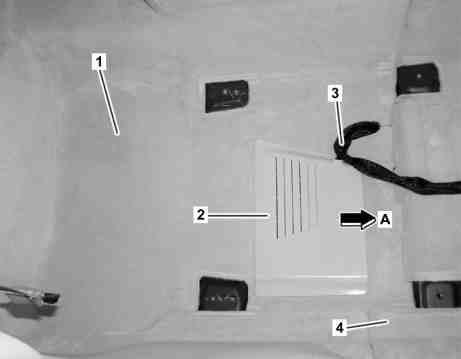

图示为车辆右侧

1

后部地板覆盖层

2

护盖

3

固定卡

4

前部地板覆盖层

5

储物箱

6

嵌件

7

螺母

e
d

拆卸/安装

1

拆下后车门槛

AR68.30-P-4100LW

2

拆下前排座椅

AR91.10-P-1000LW

3

拆下后排座垫

型号 213

带代码248 (带嵌入式儿童座椅的后排座椅)

AR91.12-P-1020LWA

型号 213

除了代码248 (带嵌入式儿童座椅的后排座椅)

AR91.12-P-1020LW

4

将后部地板覆盖层 (1) 从 B 柱镶板下方导出

l
安装楔

*110589035900

5

将固定卡 (3) 从护盖 (2) 上松开

l
夹子拆卸器

*452589016300

6

松开前部护盖 (2) 并向前移出 (箭头 A 所示)

7

打开中央控制台上的储物箱 (5) 并折起嵌件 (6)

8

松开螺母 (7)

9

抬起中央控制台并导出后部地板覆盖层 (1)

10

使电线束穿过后部地板覆盖层 (1) 并拆下后部地板覆盖层 (1)

i
安装:
将后部地板覆盖层 (1) 置于前部地板覆盖层 (4) 下方.

11

按照拆卸的相反顺序进行安装
