AR68.30-P-4100LW
拆卸/安装车门门槛防磨板
28.02.2019
型号
205.0/1/2
型号
213
型号
253
型号
293
1
前车门登车护板
1.1
支架
2
紧固夹

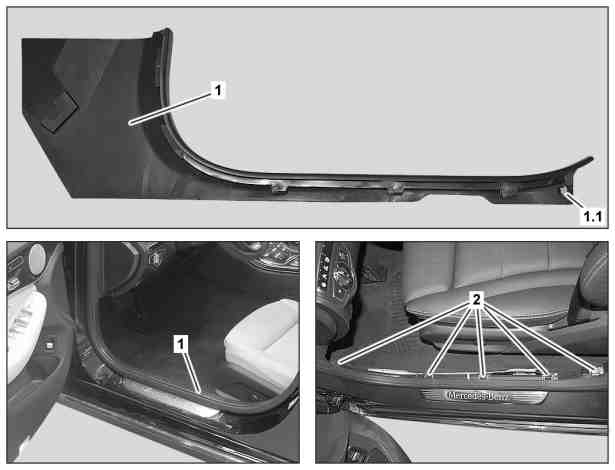

P68.30-3748-06

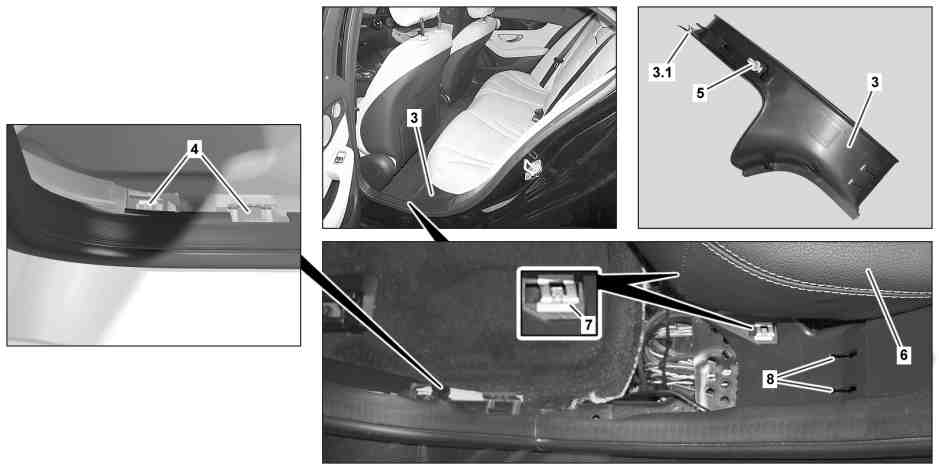

P68.30-3749-09
图示为车型 205.0
3
后登车护板模制件
5
安装夹
7
紧固夹
3.1
支架
6
后排长座椅座垫
8
导向装置
4
紧固夹
e
d
拆卸/安装
1
在 B 柱镶板底部松开前登车护板 (1) 上的支架 (1.1)
仅限拆卸前登车护板 (1) 时。
2
从 B 柱镶板开始将前登车护板 (1) 从紧固夹 (2) 上分开并拆下
仅限拆卸前登车护板 (1) 时。
3
在 B 柱镶板底部松开后登车护板 (3) 上的支架 (3.1)
仅限拆卸后登车护板 (3) 时。
4
将后登车护板 (3) 从紧固夹 (4) 上分开
仅限拆卸后登车护板 (3) 时。
l
安装楔
*110589035900
5
将后登车护板 (3) 从紧固夹 (5) 上松开
仅限拆卸后登车护板 (3) 时。
i
安装:
更换损坏的安装夹 (5)。
l
夹子拆卸器
*452589016300
6
在一侧抬起后排长座椅座垫 (6)
仅限拆卸后登车护板 (3) 时。
7
将后排长座椅座垫 (6) 下方的后登车护板 (3) 从紧固夹 (7) 上分开
仅限拆卸后登车护板 (3) 时。
l
安装楔
*110589035900
8
将后登车护板 (3) 从导向装置 (8) 中向上移出并拆下
仅限拆卸后登车护板 (3) 时。
9
按照拆卸的相反顺序进行安装
110 589 03 59 00
安装楔
452 589 01 63 00
夹子拆卸器
