型号

213.0/1

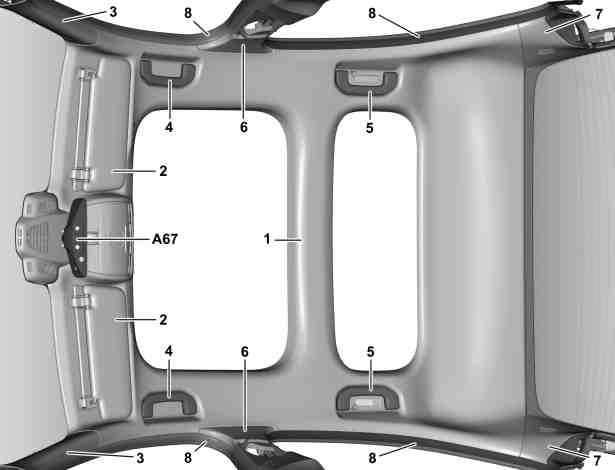

图示为装配全景式滑动天窗/代码 413 但不带高级音响系统/代码 811 的车型 213.0

1

车顶内衬

2

遮阳板

3

A 柱饰板

4

前部把手

5

后部把手

6

B 柱顶部镶板

7

C 柱镶板

8

护边

A67

内部后视镜

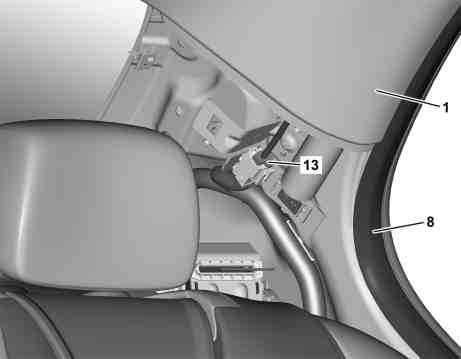

图示为车型 213.0, 装配高级音响系统/代码 811

1

车顶内衬

8

护边

13

电气连接器

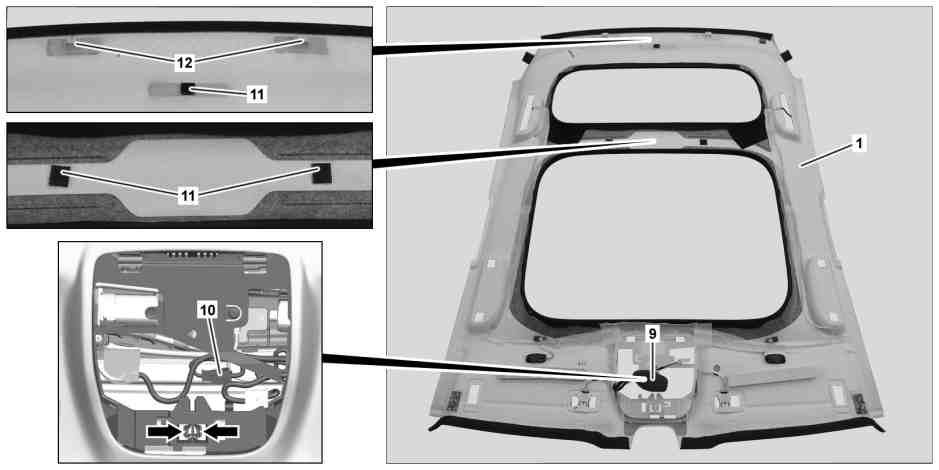

图示为装配全景式滑动天窗/代码 413 但不带高级音响系统/代码 811 的车型 213.0

1

车顶内衬

11

支架

9

泡沫材料

12

导向钩

10

电气连接器

图示为装配全景式滑动天窗/代码 413 但不带高级音响系统/代码 811 的车型 213.0

1

车顶内衬

e
d

拆卸/安装

1

完全打开滑动天窗上的滑动天窗内衬

型号 213.0/1

带代码414 (滑动天窗)

2

完全打开全景式天窗上的前部遮阳帘和后部遮阳帘

型号 213.0/1

带代码413 (全景式滑动车顶)

3

完全打开后车窗上的遮阳帘

型号 213.0/1

带代码540 (电动后车窗遮阳帘)

4

拆下内部后视镜 (A67)

AR68.40-P-0001LW

5

拆下遮阳板 (2)

AR68.60-P-5480NKB

6

将镶板从滑动天窗框架上拆下

型号 213.0/1

带代码414 (滑动天窗)

AR77.20-P-0500LW

7

拆下 A 柱饰件 (3)

AR68.30-P-4050LW

8

拆下前部把手 (4) 和后部把手 (5)

AR68.30-P-4330NKB

9

拆下 B 柱上部镶板 (6)

AR68.30-P-4700LW

10

拆下 C 柱镶板 (7) 并在不拆下安全带的情况下放到一侧

型号 213.1

AR68.30-P-4491LWV

型号 213.0

AR68.30-P-4490LWE

11

断开电气连接器 (13)

型号 213.0/1

带代码811 (高级音响系统)

12

稍稍后折泡沫材料 (9) 并断开电气连接器 (10)

13

拆下前排座椅

AR91.10-P-1000LW

14

拆下中央控制台

型号 213.0 带变速箱716

AR68.20-P-2000LWA

型号 213.0/1 带变速箱725

AR68.20-P-2000LWE

15

将护边 (8) 从车顶内衬 (1) 区域的车身折边上拆下

16

将掣子爪 (箭头所示) 按压在一起并将车顶内衬 (1) 从前部车顶架上松开

17

松开滑动天窗框架上的左/右车顶内衬 (1)

型号 213.0/1

带代码414 (滑动天窗)

l

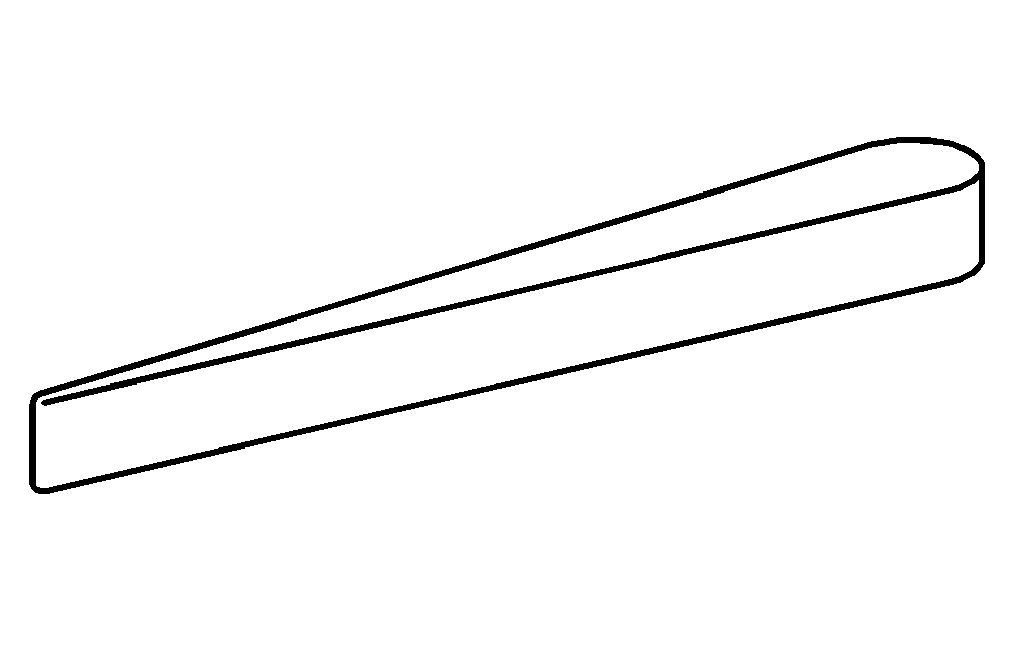

长楔子

*115589035900

18

将支架 (11) 上的车顶内衬 (1) 从车顶弓形架上分开

i
必须有助手协助.

19

将车顶内衬 (1) 向后推动, 直至可将导向钩 (12) 从后部车顶架上脱开, 然后将车顶内衬 (1) 放在车内

i
必须有助手协助.

20

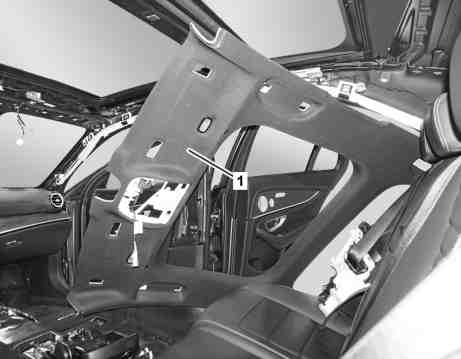

如图所示, 通过右后车门开口将车顶内衬 (1) 从车辆上拆下

p

不要过度弯曲车顶内衬 (1).

否则车顶内衬 (1) 会扭结和损坏.

i
必须有助手协助.

21

确保正确固定车顶内衬 (1) 上隔音件的所有部分并保持完好状态.

型号 213.0

带代码460 (加拿大版本)

型号 213.0

带代码494 (美国版本)

如果再次使用车顶内衬 (1).

如果有报告错误

↓

更换车顶内衬 (1) 上相关的隔音件.

22

准备安装新车顶内衬 (1)

更换车顶镶板 (1) 时.

AR68.30-P-4305-16LWE

胶带卷, Tesa 无纺胶带, 50 m 长, 50 mm 宽

*BR00.45-Z-1144-02A

23

按照拆卸的相反顺序进行安装

检修工具

号码

名称

订单号

BR00.45-Z-1144-02A

胶带卷, Tesa 无纺胶带, 50 m 长, 50 mm 宽

A 008 989 50 85 09
