AR68.30-P-4400LWE
拆卸和安装车顶上的眼镜收纳箱
10.04.2019
型号
205.0/1/2, 213, 253, 293

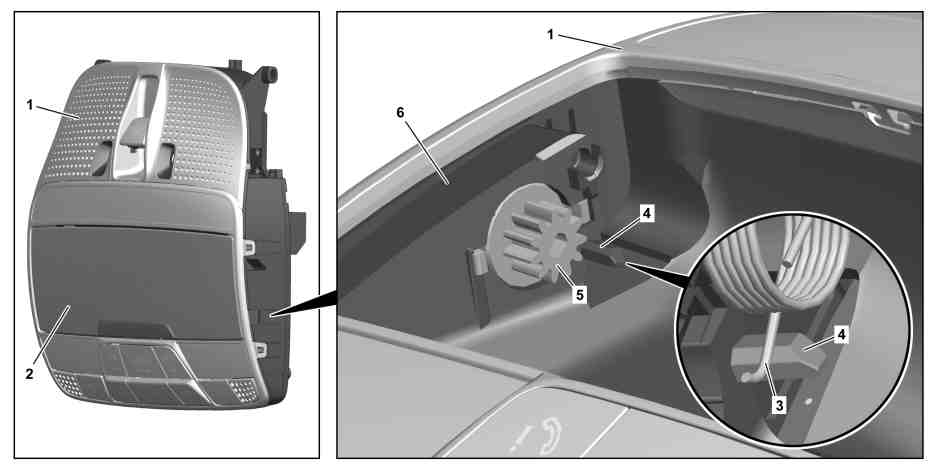

P68.30-4019-09
1
上方控制面板控制单元
3
弹簧夹
5
减震器
2
眼镜盒
4
止动销
6
外壳
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
拆卸
1
拆下上方控制面板控制单元 (1)。
AR82.20-P-1000LF
2
打开眼镜盒 (2)。
3
从眼镜盒 (2) 上拆下橡胶垫。
4
沿减震器 (5) 方向推眼镜盒 (2)，从对侧将其从底座上松开。
5
从底座的减震器 (5) 一侧松开眼镜盒 (2) 并拆下。
6
松开减震器 (5) 并从外壳 (6) 上拆下。
g
检验
7
检查减震器 (5) 的齿轮以及眼镜盒 (2) 上的齿有无损坏或磨损。
如果出现故障：
↓
更换相应的部件。
8
检查眼镜盒 (2) 中的弹簧夹 (3) 是否正确固定。
i
弹簧夹 (3) 必须完全固定在眼镜盒 (2) 的主轴上。
如果出现故障：
↓
更正相关弹簧夹 (3) 的位置。
d
安装
9
在减震器 (5) 对侧的底座中插入眼镜盒 (2)。
10
垂直对齐眼镜盒 (2)。
i
如图所示，弹簧夹 (3) 必须位于止动销 (4) 的前面。
11
轻轻弯曲眼镜盒 (2) 并在减震器 (5) 一侧的底座中插入。
12
在眼镜盒 (2) 中插入橡胶垫。
13
关闭眼镜盒 (2)。
14
在外壳 (6) 中插入减震器 (5) 并夹紧。
i
不要倾斜地插入减震器 (5)。减震器 (5) 的两个咬合件必须几乎同时咬合。
15
安装上方控制面板控制单元 (1)。
AR82.20-P-1000LF
g
检验
16
打开并关闭眼镜盒 (2)，以检查其能否正常工作。
i
至少执行三次测试程序。
