型号

213.1

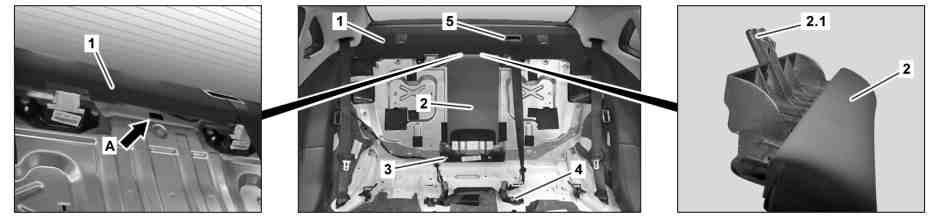

图示为装配后车窗电动遮阳帘/代码 540 的车辆

1

后搁板

2.1

导向装置

4

螺钉

2

护盖

3

支架

5

护盖

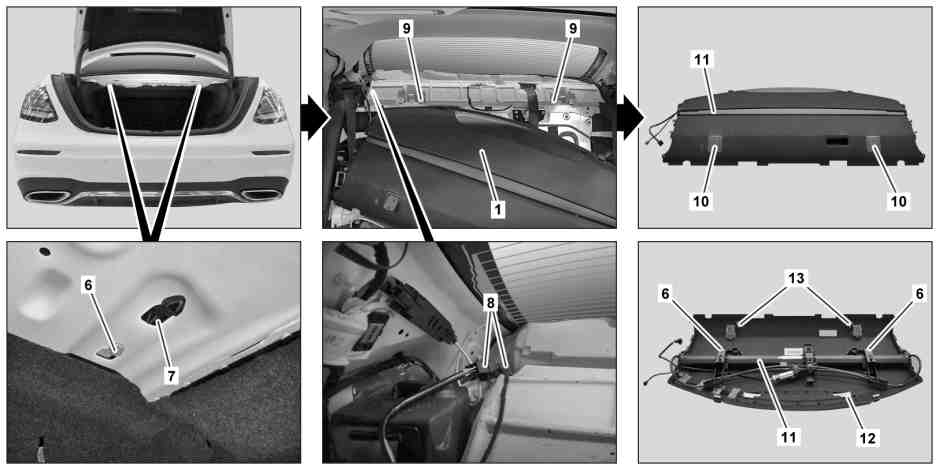

图示为装配后车窗电动遮阳帘/代码 540 的车辆

1

后搁板

8

电气连接器

11

遮阳帘

6

螺钉

9

孔眼

12

附加制动灯

7

掣子爪

10

护盖

13

固定卡

e
d

拆卸/安装

1

拆下扶手

AR91.12-P-1744LWV

2

拆下 C 柱左/右镶板

AR68.30-P-4491LWV

i
无需拆下 C 柱外部镶板和安全带端部配件.

3

将护盖 (2) 向上从支架 (3) 上解开并拆下

i
安装:
确保导向装置 (2.1) 牢固落座在开口 (箭头 A) 中.

4

旋开螺栓 (4)

i
安装:
注意安全带端部配件及安全带锁扣的安装位置.

n
螺栓 - 连接后部安全带端部配件

*BA91.40-P-1005-01U

5

拆下护盖 (5)

6

松开螺钉/螺栓 (6)

型号 213.1

带代码540 (电动后车窗遮阳帘)

7

解锁掣子爪 (7) 并向前按压后搁板 (1)

8

稍稍提起后搁板 (1), 然后向前拉出并放到后部

p

小心地拉出后搁板 (1).

否则可能会损坏周围的装配件.

i
安装:
确保固定卡 (13) 在孔眼 (9) 中固定妥当.

9

引导安全带通过后搁板 (1) 中的开口

10

断开电气连接器 (8)

i
数量因车辆装备而异.

11

拆下后搁板 (1).

12

拆下附加制动灯 (12)

更换后搁板 (1) 时.

AR82.10-P-5376LW

13

拆下遮阳帘 (11)

型号 213.1

带代码540 (电动后车窗遮阳帘)

更换后搁板 (1) 时.

AR68.50-P-3400LWV

14

拆下扬声器

型号 213.1

带代码810 (音响系统)

型号 213.1

带代码811 (高级音响系统)

更换后搁板 (1) 时.

15

按照拆卸的相反顺序进行安装

n
安全带/安全带紧急收紧器

号码

名称

型号 213

BA91.40-P-1005-01U

螺栓 - 连接后部安全带端部配件

Nm

35
