型号

213.0/1

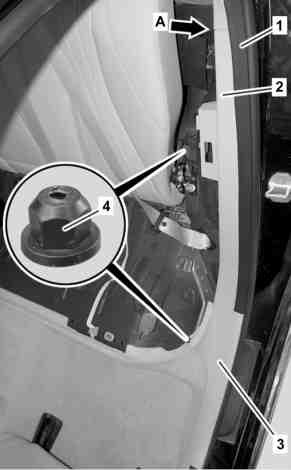

图示为车型 213.0

1

护边

2

侧镶板

3

车门槛

4

螺母

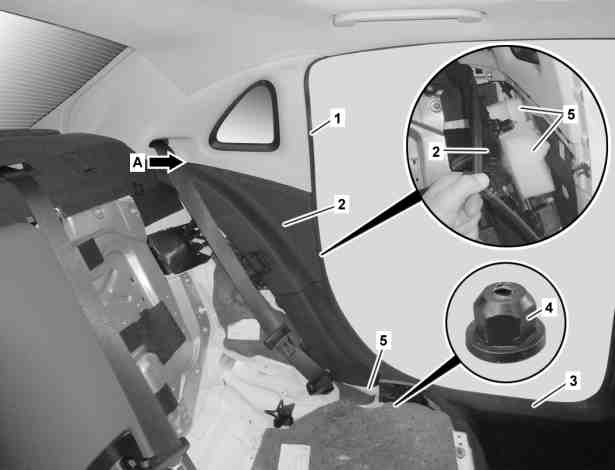

图示为未装配后排侧部气囊/代码 293 并且未装配电动可调式后排长座椅/代码 223 的车型 213.1

1

护边

2

侧镶板

3

车门槛

4

螺母

5

隔热层

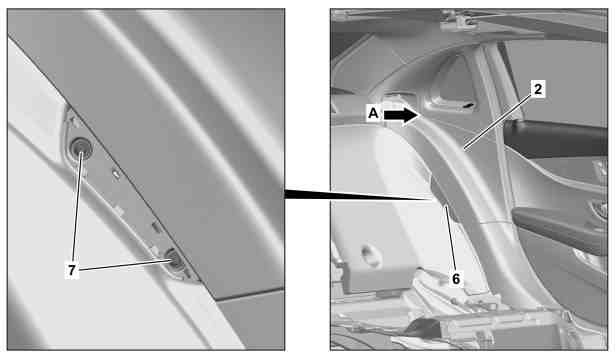

图示为装配后排侧部气囊/代码 293 并且装配电动可调式后排长座椅/代码 223 的车型 213.1

2

侧镶板

6

护盖

7

螺栓

e
d

拆卸/安装

1.1

拆下座椅靠背

型号 213.0

除了代码287 (后座区可翻折座椅扶手)

型号 213.1

型号 213.0

除了代码287 (后座区可翻折座椅扶手)

AR91.12-P-1620LW

型号 213.1

除了代码223 (可电动调节式后排座椅)

AR91.12-P-1713LWV

型号 213.1

带代码223 (可电动调节式后排座椅)

AR91.12-P-1713LWW

1.2

拆下侧支撑

型号 213.0

带代码287 (后座区可翻折座椅扶手)

AR91.12-P-1710LW

2

拆下登车护板 (3)

AR68.30-P-4100LW

3

拔分离侧镶板 (2) 区域内的护边 (1)

4

松开护盖 (6)

型号 213.1

带代码223 (可电动调节式后排座椅)

5

拆下螺栓 (7)

型号 213.1

带代码293 (后座区侧面安全气囊)

6

松开螺母 (4)

i
型号 213.1

只安装有下部螺栓 (4).

7

松开侧壁上的侧镶板 (2) 和与 C 柱镶板 (箭头 A) 的搭接并拆下

i
型号 213.1

注意隔热层 (5) 的安装位置.

隔热层 (5) 的数量和位置根据设备而异.

8

按照拆卸的相反顺序进行安装
