型号

205.0/1/3/4

型号

213.0/1

型号

238

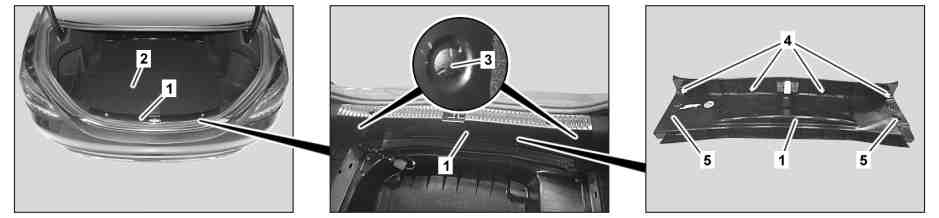

图示为车型 205.0

1

车尾中部镶板

4

紧固夹

2

行李箱底板

5

紧固凸耳

3

安装夹

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

提起行李箱底板 (2)。

2

拆下紧固夹 (3)。

i
型号 213.016/053/054/153

安装四个紧固夹 (3)。

l

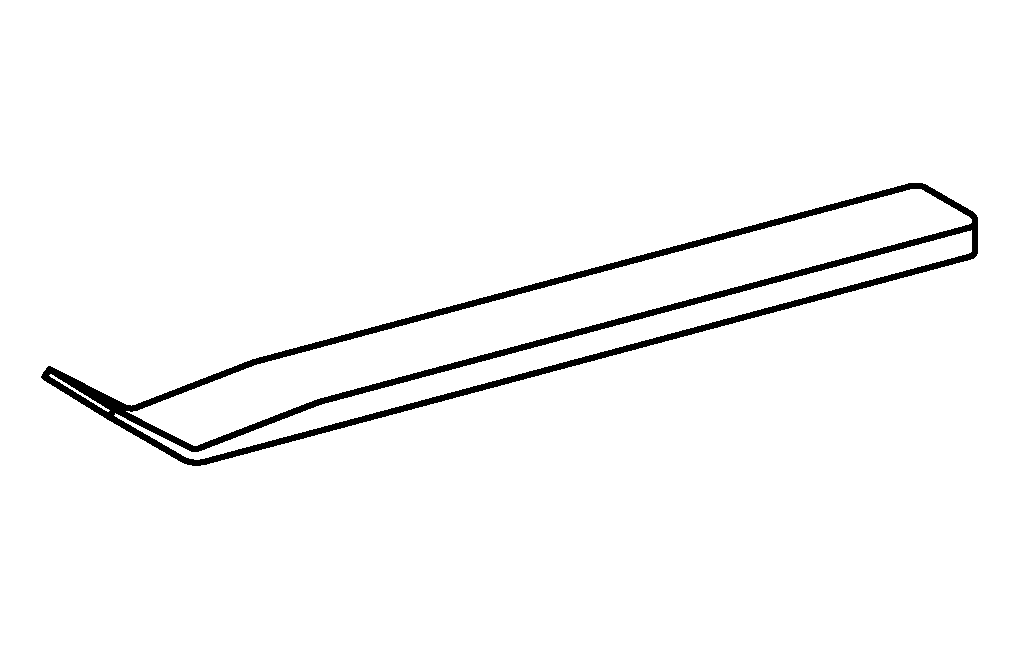

拆卸工具

*000589956300

3

将车尾中部镶板 (1) 从紧固夹 (4) 上拆下。

l
长楔子

*115589035900

4

向上拆下车尾中部饰板 (1)。

i
安装:
将车尾中部镶板 (1) 连同紧固凸耳 (5) 一起插入车身中。

5

按照与拆卸相反的顺序进行安装。
