型号

213.0/1

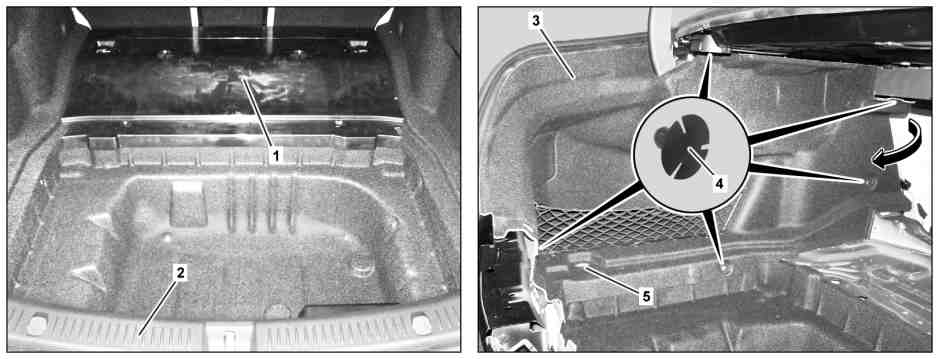

图示为车型 213.0 的车辆左侧，装配折叠式后排座椅靠背/代码 287

1

护盖

3

行李箱衬里

5

捆扎环

2

车尾中部镶板

4

安装夹

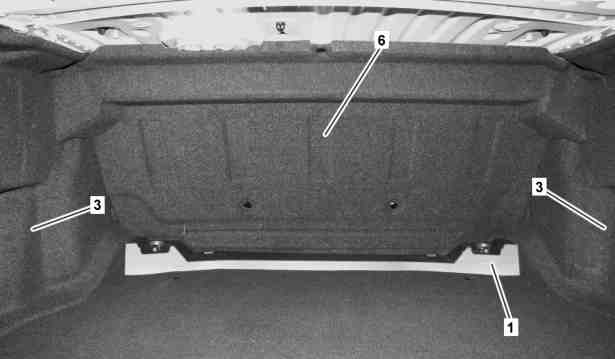

图示为车型 213.1

1

护盖

3

行李箱衬里

6

隔板镶板

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

拆下车尾中部饰板 (2)。

AR68.30-P-4785LW

2.1

拆下护盖 (1)。

型号 213.0 （213.016/050/053/054除外）, 213.1 （213.153除外）

AR68.30-P-4600LW

2.2

拆下高电压蓄电池护盖。

型号 213.016/053

除了代码498 (日本版本)

型号 213.050/054

型号 213.050

AR68.80-P-6000LHV

型号 213.016/053

除了代码498 (日本版本)

型号 213.054

AR68.80-P-6000LWH

3

拆下隔板饰板 (6)。

型号 213.0

带代码700 (中国本地技术内容)

型号 213.1

4.1

拆下捆扎环 (5)。

型号 213.0

带代码287 (后座区可翻折座椅扶手)

型号 213.0

带代码30P (存物架套件)

n
型号 213.0

带代码287 (后座区可翻折座椅扶手)

型号 213.0

带代码30P (存物架套件)螺栓 - 连接货物固定装置/固定环到车身

*BA68.50-P-1001-03J

4.2

拆下行李箱衬里 (3) 上的膨胀铆钉。

型号 213.0

除了代码287 (后座区可翻折座椅扶手)

除了代码30P (存物架套件)

型号 213.1

i
安装膨胀铆钉，而不是捆扎环 (5)。

l
拆卸工具

*000589956300

5

拆下紧固夹 (4)。

l
拆卸工具

*000589956300

6

沿箭头所示方向自后向前拆下行李箱衬里 (3)。

7

按照与拆卸相反的顺序进行安装。

n
货物固定装置

号码

名称

型号 213.0

BA68.50-P-1001-03J

螺栓 - 连接货物固定装置/固定环到车身

Nm

24
