型号

205

型号

213

型号

253

型号

293

图示为车型 205.0

1

护盖

5

管道胶带

2

护盖

6

后视镜底座

3

泡沫索环

7

开口扳手

4

电气连接器

A67

车内后视镜

a
警告
severity=W

有由于接触或吸入反射镜镜片中的物质而造成皮肤、眼睛和呼吸系统
受伤的
风险
。

戴上防护手套和防护眼镜.

AS60.00-Z-0008-01R

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下上方控制面板控制单元。

型号 205.0/1/2/3, 213, 253, 293

AR82.20-P-1000LF

型号 205.4

AR82.20-P-1000LWR

2

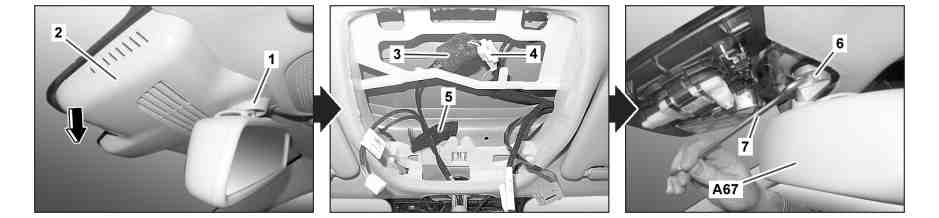

松开并拆下护盖 (1)。

3

沿箭头所示方向松开并拆下护盖 (2)。

4

向后推泡沫索环 (3)。

型号 205, 253, 293

p
安装:

将泡沫橡胶索环 (3) 完全安装在电气连接器 (4) 上。

否则会产生噪音。

5

断开电气连接件 (4)。

型号 205, 253, 293

6

松开纤维胶带 (5)。

型号 205, 253, 293

7

断开后视镜上计价器的电气连接器。

型号 213

带代码337 (集成在后视镜中的车费表)

8

使用开口扳手 (7) 向右旋转视镜底座 (6) 处的车内后视镜 (A67) 并从后视镜支架拆下。

9

根据转向系统型号调整车内后视镜 (A67) 的阅读灯。

更换车内后视镜 (A67) 时。

型号 205, 213, 253

AR68.40-P-0001-01A

型号 293

AR68.40-P-0001-01EQ

10

按照与拆卸相反的顺序进行安装。
