型号

213.1

带代码297 (左右后车门上的电动遮阳卷帘)

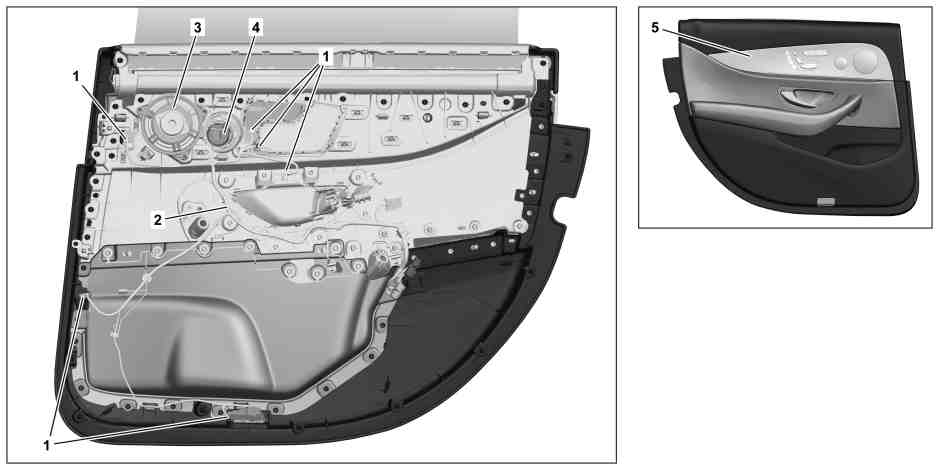

图示为装配高级音响系统/代码 811, 电动可调式后排长座椅/代码 223, 后部电动可调式前排乘客座椅/代码 247 及环境氛围照明系统/代码 877 的车型

1

电气连接器

3

扬声器

5

护盖

2

电线束

4

高音扬声器

6

塑料焊点

8

护盖

10

修理螺栓

7

遮阳帘

9

护盖

11

焊接垫片

e

拆卸

1

拆下车门衬里

AR72.12-P-1010LW

2

拆下护盖 (5) 上的遮阳帘 (7) 上的胶带并将遮阳帘 (7) 卷起来

3

拆下扶手中的开关板及护盖

AR72.29-P-7010LWV

4

完全拆下绝缘垫

5

分离电气连接器 (1)

i
数量因车辆装备而异.

6

拆下线束 (2)

7

拆下扬声器 (3)

8

拆下高音扬声器 (4)

型号 213.1

带代码297 (左右后车门上的电动遮阳卷帘)

带代码810 (高级音响系统)

型号 213.1

带代码297 (左右后车门上的电动遮阳卷帘)

带代码811 (高端音响系统)

9

松开护盖 (5) 并拆下

i
不需要拆下安装在开关上的护盖 (5).

l
安装楔

*110589035900

10.1

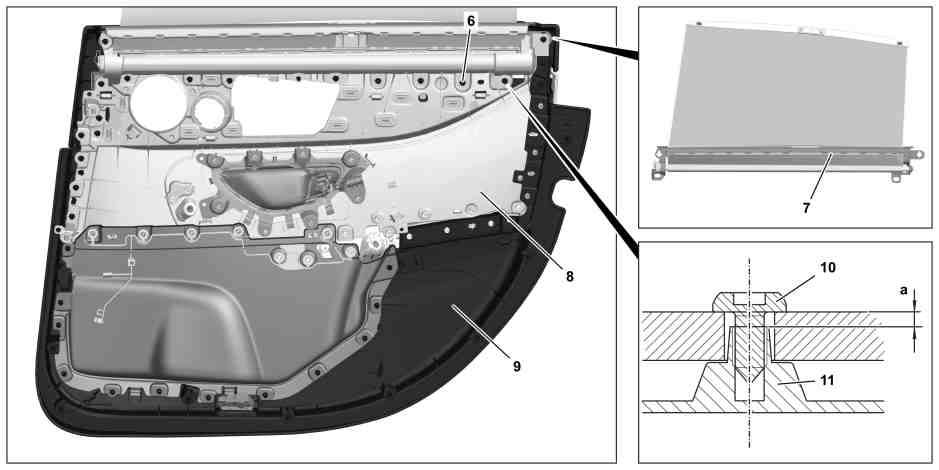

用凿子敲下指定的塑料焊点 (6)

首次拆卸遮阳帘 (7) 时.

i
凿刃的平坦侧应朝上.

i
市售设备/工具

符合德国工业标准 (DIN) 5139 的凿子, 凿刃宽度为 10 毫米

10.2

松开焊接垫片(11) 上的修理螺钉 (10)

再次拆卸遮阳帘 (7) 时.

i
注意安装位置.

11

分离镶板 (8, 9), 直至可拆下遮阳帘 (7)

12

拆下遮阳帘 (7)

d

安装

13

通过敲掉塑料焊点 (6) 来缩短焊接垫片 (11), 如图所示

i
尺寸:

a = 0.5 毫米

i
市售设备/工具

M5S锪孔钻

14

插入遮阳帘 (7)

15

将修理螺栓 (10) 拧入焊接垫片 (11)

p

仅使用修理套件中随附的或之前安装的修理螺栓 (10), 并注意正确长度.

否则, 可能损坏镶板 (8, 9) 及车门镶板的其他零件.

16

卡入护盖 (5)

17

安装高音扬声器 (4)

型号 213.1

带代码297 (左右后车门上的电动遮阳卷帘)

带代码810 (高级音响系统)

型号 213.1

带代码297 (左右后车门上的电动遮阳卷帘)

带代码811 (高端音响系统)

18

安装扬声器 (3)

19

安装线束 (2)

20

连接电气连接器 (1)

i
数量因车辆装备而异.

21

将开关板安装到扶手中

AR72.29-P-7010LWV

22

安装绝缘垫

23

稍稍拉出遮阳帘 (7) 并用胶带固定在护盖 (5) 处

24

安装车门镶板

AR72.12-P-1010LW
