型号

117, 156, 176, 205, 213, 217, 222, 242, 246, 253, 293

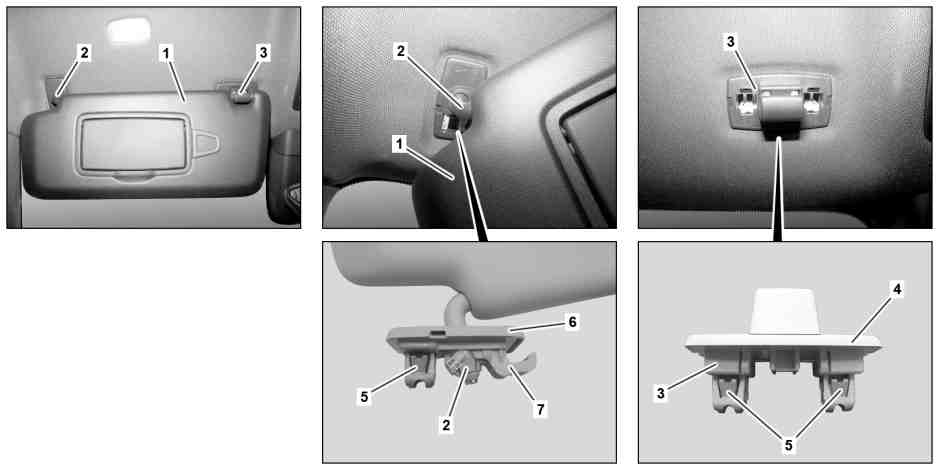

图示为车型 176

1

遮阳板

4

护盖

6

护盖

2

铰链

5

夹子

7

卡钩

3

支架

图示为车型 213，装配美版/代码 (494)

2

铰链

3

支架

8

辅助遮阳板

e

拆卸

1

将遮阳板 (1) 从支架 (3) 上松开，并转至一侧

2

松开并拆下铰链 (2) 处的盖罩 (6)。

l
夹子拆卸器

*452589016300

3

松开并拆下支架 (3) 处的盖罩 (4)。

l
夹子拆卸器

*452589016300

4

同时按压支架 (3) 上的夹子 (5) 并拆下支架 (3)。

i
型号 213, 222

带代码460 (加拿大版本)

型号 213, 222

带代码494 (美国版本)

型号 213, 222

带代码543 (双遮阳板)

型号 213

带代码P09 (遮阳板套件)

将附加遮阳板 (8) 和支架 (3) 一起拆下。

5

同时按压铰链 (2) 处的夹子 (5) 并拆下遮阳板 (1)。

d

安装

6

将盖罩 (6) 和夹子 (5) 卡入铰链 (2) 中。

7

将铰链 (2) 插入到车顶镶板中并夹紧

8

将盖罩 (4) 和夹子 (5) 卡入支架 (3) 中。

9

将附加遮阳板 (8) 插入到铰链 (2) 中

型号 213, 222

带代码460 (加拿大版本)

型号 213, 222

带代码494 (美国版本)

型号 213, 222

带代码543 (双遮阳板)

型号 213

带代码P09 (遮阳板套件)

10

将支架 (3) 卡入车顶镶板。

11

将遮阳板 (1) 夹紧到支架 (3) 中。
