型号

205.0 （205.013/047/053/054除外）, 205.1 （205.147除外）, 205.3, 213.0 （213.016/050/053/054除外）, 213.1 （213.153/155除外）

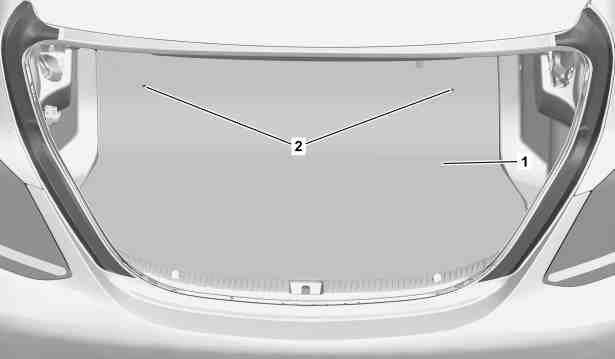

图示为车型 205.0

1

行李箱底板

2

紧固夹

图示为车型 205.0，装配后排折叠式座椅靠背/代码 287

4

行李箱底板前部

9

固定片

7

捆扎环

10

护盖

8

支架

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

拆下紧固夹 (2) 和行李箱底板 (1)。

l
拆卸工具

*000589956300

2

拆下饰板 (10)。

3.1

拆下捆扎环 (7)。

型号 205.0 （205.013/047/053/054除外）, 205.3, 213.0 （213.016/050/053/054除外）

带代码287 (后座区可翻折座椅扶手)

型号 205.0 （205.013/047/053/054除外）, 205.3, 213.0 （213.016/050/053/054除外）

带代码30P (存物架套件)

n
型号 213.0 （213.016/050/053/054除外）

带代码287 (后座区可翻折座椅扶手)

型号 213.0 （213.016/050/053/054除外）

带代码30P (存物架套件)螺栓 - 连接货物固定装置/固定环到车身

*BA68.50-P-1001-03J

n
型号 205.0 （205.013/047/053/054除外）, 205.3

带代码287 (后座区可翻折座椅扶手)

型号 205.0 （205.013/047/053/054除外）, 205.3

带代码30P (存物架套件)螺钉/螺栓 - 连接固定孔眼

*BA68.50-P-1001-03I

3.2

拆下行李箱底板前部 (4) 的膨胀铆钉。

型号 205.0 （205.013/047/053/054除外）, 205.3, 213.0 （213.016/050/053/054除外）

除了代码287 (后座区可翻折座椅扶手)

型号 205.1 （205.147除外）, 213.1 （213.153/155除外）

i
安装膨胀铆钉而不是捆扎环 (7)。

l
拆卸工具

*000589956300

4

松开行李箱底板前部 (4) 并向后拆下。

i
安装:
确保固定片 (9) 和支架 (8) 安放正确。

5

按照与拆卸相反的顺序进行安装。

n
货物固定器

号码

名称

型号 205

BA68.50-P-1001-03I

螺钉/螺栓 - 连接固定孔眼

Nm

24

n
货物固定器

号码

名称

型号 213.0

BA68.50-P-1001-03J

螺栓 - 连接货物固定装置/固定环到车身

Nm

24
