型号

205.0/1/2

型号

213

型号

253, 293

更改提示

28.02.2019

专用工具已更换。

步骤 5

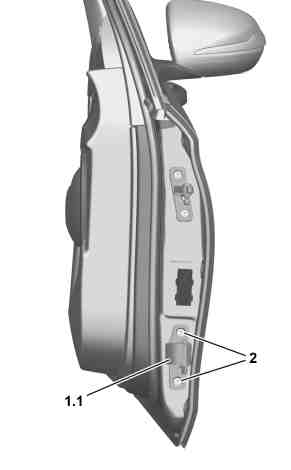

图示为车型 213.### 1#

1.1

驾驶员侧车门合页

2

螺栓

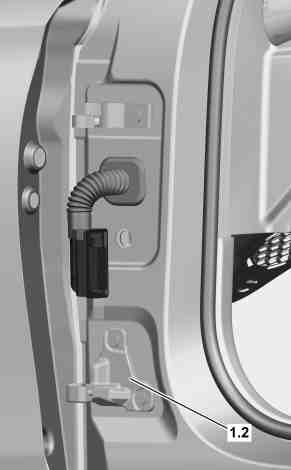

图示为车型 213.### 1#

1.2

A 柱合页

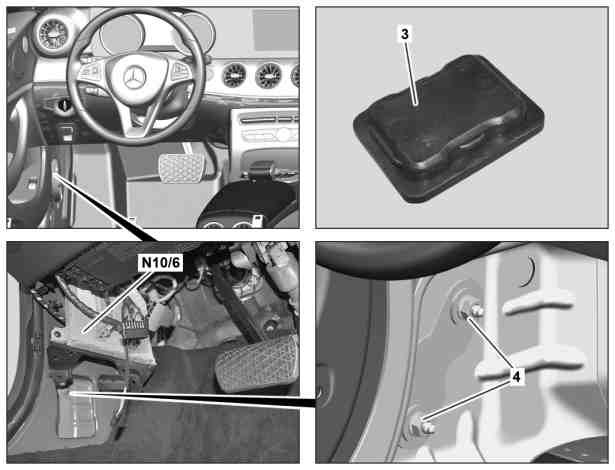

图示为车型 213.### 1#

3

下部绝缘插入件

4

螺母

N10/6

前部中央控制单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

拆下驾驶员侧车门。

AR72.10-P-0500LW

2

标记驾驶员侧车门合页 (1.1) 和 A 柱合页 (1.2) 的安装位置。

3

拆下登车护板饰板

AR68.30-P-4100LW

4

拆下底部绝缘插入件 (3)。

i
底部绝缘插入件 (3) 先于螺母 (4) 插入 A 柱中。

5

拧下螺母 (4)，然后松开并拆下 A 柱合页 (1.2)。

l
长楔子

*115589035900

6

拆下 A 柱合页 (1.2) 下方的密封件。

7

清洁铰链支架区域中的 A 柱。

清洁剂

*BR00.45-Z-1025-04A

8

拆下螺钉 (2)，然后拆下驾驶员侧车门合页 (1.1)。

d

安装

9

按照之前在驾驶员侧车门上做的标记将驾驶员侧车门合页 (1.1) 对齐，然后拧紧螺钉 (2)。

n
螺钉/螺栓 - 连接铰链到前车门

*BA72.10-P-1001-01W

10

按照之前所做的标记，将带密封件的 A 柱合页 (1.2) 与 A 柱对齐，然后拧紧螺母 (4)。

i
需要助手协助以准确定位和固定 A 柱合页 (1.2)。

n
螺母 - 连接铰链到 A 柱

*BA72.10-P-1002-01W

11

安装驾驶员侧车门。

AR72.10-P-0500LW

12

首先打开驾驶员侧车门，然后关闭。

i
驾驶员侧车门的安装位置稍后可能会由于打开和关闭而变化。

g

检验

13

检查并调节驾驶员侧车门上的间隙尺寸。

AR72.10-P-0551LW

d

安装

14

修复相应螺栓头上损坏的油漆。

15

保护铰链区域中的驾驶员侧车门和 A 柱免受腐蚀

发动机舱用蜡 (400 ml 喷罐)

*BR00.45-Z-1018-05A

16

安装底部绝缘插入件 (3)。

17

安装登车护板饰板。

AR68.30-P-4100LW

n
前车门

号码

名称

型号 205.0/1/2

型号 213

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

34

n
前车门

号码

名称

型号 253

型号 293

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

34

n
前车门

号码

名称

型号 205.0/1/2

型号 213

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

34

n
前车门

号码

名称

型号 253

型号 293

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

34

检修工具

号码

名称

订单号

BR00.45-Z-1018-05A

发动机舱用蜡 (400 ml 喷罐)

A 000 986 33 70 10

BR00.45-Z-1025-04A

清洁剂

A 005 989 19 71
