型号

205.0/1/2

型号

213

型号

253

型号

293

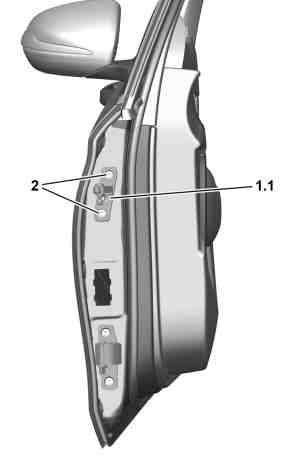

图示为车型 213.### 1#

1.1

前排乘客侧车门合页

2

螺栓

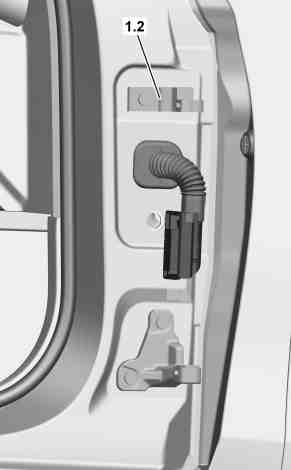

图示为车型 213.### 1#

1.2

A 柱合页

图示为车型 213.### 1#

3

上部绝缘嵌件

4

螺母

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

拆下前排乘客侧车门。

AR72.10-P-0500LW

2

标记前排乘客侧车门合页 (1.1) 和 A 柱合页 (1.2) 的安装位置。

3

拆下登车护板饰件

AR68.30-P-4100LW

4

拆下手套箱。

型号 213

AR68.10-P-1402LWE

型号 205.0/1/2, 253, 293

AR68.10-P-1400LW

5

拆下上部绝缘嵌件 (3)。

6

拧下螺母 (4)，然后松开并拆下 A 柱合页 (1.2)。

i
要拆下螺母，还需使用一个长度 (a) ≥ 250   mm 的套筒扳手延长件和柔性头套筒扳手。

l
长楔子

*115589035900

7

将 A 柱合页 (1.2) 下面的密封件从 A 柱上拆下。

8

清洁铰链支架区域中的 A 柱。

清洁剂

*BR00.45-Z-1025-04A

9

拆下螺钉 (2)，然后拆下前排乘客侧车门合页 (1.1)。

d

安装

10

使用之前在前排乘客侧车门上做的标记将前排乘客侧车门合页 (1.1) 对齐并拧入螺钉 (2)。

n
螺钉/螺栓 - 连接铰链到前车门

*BA72.10-P-1001-01W

11

使用之前做的标记将 A 柱合页 (1.2) 与 密封件对齐并安装螺母 (4)。

i
要安装螺母，还需使用一个长度 (a) ≥ 250   mm 的套筒扳手延长件和柔性头套筒扳手。

i
需要助手协助。

n
螺母 - 连接铰链到 A 柱

*BA72.10-P-1002-01W

12

安装前排乘客侧车门。

AR72.10-P-0500LW

13

先打开前排乘客侧车门，然后关闭。

i
乘客侧车门的安装位置稍后可能会由于打开和关闭而变化。

g

检验

14

检查前排乘客侧车门上的缝隙尺寸，必要时进行调整。

AR72.10-P-0552LW

d

安装

15

修复相应螺栓头上损坏的漆面。

16

对前排乘客侧车门和 A 柱的铰链区域做防腐蚀处理。

发动机舱用蜡 (400 ml 喷罐)

*BR00.45-Z-1018-05A

17

安装上部绝缘嵌件 (3)。

18

安装手套箱。

型号 213

AR68.10-P-1402LWE

型号 205.0/1/2, 253, 293

AR68.10-P-1400LW

19

安装登车护板饰件。

AR68.30-P-4100LW

n
前车门

号码

名称

型号 205.0/1/2

型号 213

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

34

n
前车门

号码

名称

型号 253

型号 293

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

34

n
前车门

号码

名称

型号 205.0/1/2

型号 213

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

34

n
前车门

号码

名称

型号 253

型号 293

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

34

检修工具

号码

名称

订单号

BR00.45-Z-1018-05A

发动机舱用蜡 (400 ml 喷罐)

A 000 986 33 70 10

BR00.45-Z-1025-04A

清洁剂

A 005 989 19 71
