型号

205.0/1/2

型号

213

型号

253

型号

293

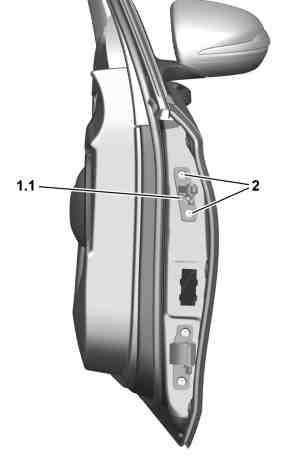

图示为车型 213.### 1#

1.1

驾驶员侧车门合页

2

螺栓

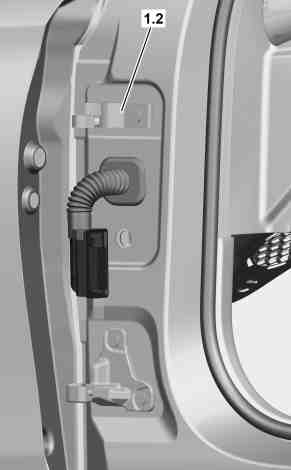

图示为车型 213.### 1#

1.2

A 柱合页

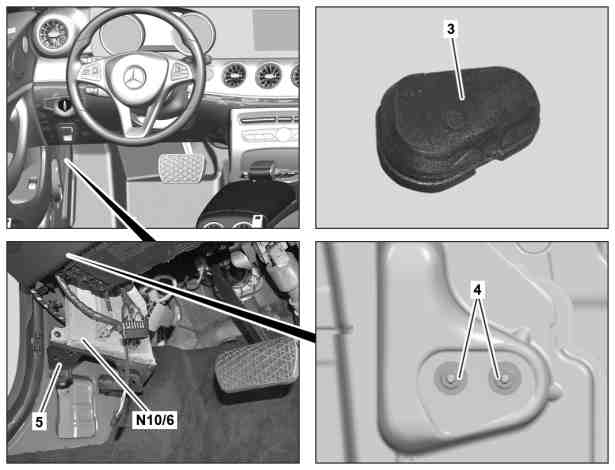

图示为车型 213.### 1#

3

上部绝缘插入件

4

螺母

5

支架

N10/6

前部中央控制单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

拆下驾驶员侧车门。

AR72.10-P-0500LW

2

标记驾驶员侧车门合页 (1.1) 和 A 柱合页 (1.2) 的安装位置。

3

拆下登车护板饰板

AR68.30-P-4100LW

4

将侧面护盖从仪表板上拆下。

l
长楔子

*115589035900

5

拆下仪表板的下部饰板。

型号 293

AR68.10-P-1501EQ

型号 205.0/1/2, 253

AR68.10-P-1500LW

型号 213

AR68.10-P-1501LWE

6

松开支架 (5)，然后在连接了中央前部控制单元 (N10/6) 的情况下放置到一旁。

7

拆下上部绝缘插入件 (3)。

8

将螺母 (4) 从 A 柱上拆下，松开 A 柱合页 (1.2)，然后拆下。

l
长楔子

*115589035900

9

将 A 柱合页 (1.2) 下方的密封件从 A 柱上拆下。

10

清洁铰链支架区域中的 A 柱。

清洁剂

*BR00.45-Z-1025-04A

11

拆下螺钉 (2)，然后拆下驾驶员侧车门合页 (1.1)。

d

安装

12

按照之前在驾驶员侧车门上所作的标记将驾驶员侧车门合页 (1.1) 对齐，然后拧入螺钉 (2)。

n
螺钉/螺栓 - 连接铰链到前车门

*BA72.10-P-1001-01W

13

按照之前所作的标记将 A 柱合页 (1.2) 与密封件对齐，然后附接螺母 (4)。

i
必须有助手协助。

n
螺母 - 连接铰链到 A 柱

*BA72.10-P-1002-01W

14

安装驾驶员侧车门。

AR72.10-P-0500LW

15

首先打开驾驶员侧车门，然后关闭。

i
驾驶员侧车门的安装位置稍后可能会由于打开和关闭而变化。

g

检验

16

检查并调节驾驶员侧车门上的间隙尺寸。

AR72.10-P-0551LW

d

安装

17

修复相应螺栓头上的油漆损坏。

18

保护铰链区域中的驾驶员侧车门和 A 柱免受腐蚀。

发动机舱用蜡 (400 ml 喷罐)

*BR00.45-Z-1018-05A

19

安装上部绝缘插入件 (3)。

20

安装支架 (5) 及其所连接的前部中央控制器单元 (N10/6)。

21

安装仪表板的底部饰板。

型号 293

AR68.10-P-1501EQ

型号 213

AR68.10-P-1501LWE

型号 205.0/1/2, 253

AR68.10-P-1500LW

22

从仪表板安装侧面护盖。

23

安装登车护板饰板。

AR68.30-P-4100LW

n
前车门

号码

名称

型号 205.0/1/2

型号 213

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

34

n
前车门

号码

名称

型号 253

型号 293

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

34

n
前车门

号码

名称

型号 205.0/1/2

型号 213

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

34

n
前车门

号码

名称

型号 253

型号 293

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

34

检修工具

号码

名称

订单号

BR00.45-Z-1018-05A

发动机舱用蜡 (400 ml 喷罐)

A 000 986 33 70 10

BR00.45-Z-1025-04A

清洁剂

A 005 989 19 71
