型号

205.0/1/2

型号

213

型号

253

型号

293

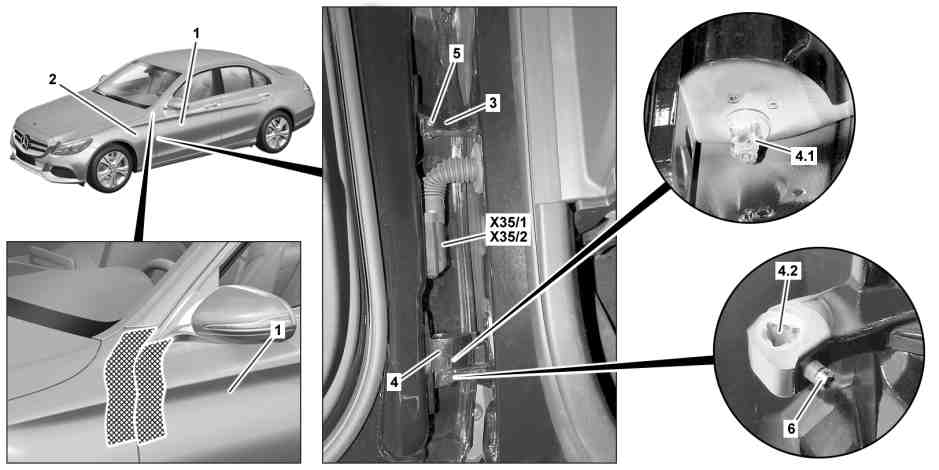

图示为车型 205.0

1

前车门

4.1

铰链螺栓

6

平头螺钉

2

翼子板

4.2

螺栓支座

X35/1

驾驶员侧车门电气连接器

3

铰链

5

平头螺钉

X35/2

前排乘客侧车门电气连接器

4

铰链

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将前车门侧车窗 (1) 完全降下。

2

关闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。

3

将接线地从蓄电池上断开。

型号 205.0/1/2

型号 213

型号 253

AR54.10-P-0003LW

型号 293

AR54.10-P-0003EQ

4

使用织带遮蔽交叉阴影区域中的翼子板 (2) 和前车门 (1)。

5

断开驾驶员侧车门的电气连接器 (X35/1) 或前排乘客侧车门的电气连接器 (X35/2)。

6

拆下平头螺钉 (5) 的护盖。

7

将铰链（3、4）上的平头螺钉（5、6）拧松 3 圈。

i
安装:

修复平头螺钉（5、6）上损坏的油漆。

n
铰链分离装置的埋头螺钉

*BA72.10-P-1003-01W

8

将前车门 (1) 从下部合页上拆下并放置在适当的底座上。

p

小心地拆卸和安装前车门 (1)。

如果前车门 (1) 接触到车辆，则可能会损坏油漆。

i
必须有助手协助。

i
安装:
铰链螺栓 (4.1) 的外轮廓应与螺栓支座 (4.2) 的内轮廓平齐。

9

按照与拆卸相反的顺序进行安装

g

检验

10

检查前车门 (1) 的间隙尺寸。

驾驶员侧车门

AR72.10-P-0551LW

乘客侧车门

AR72.10-P-0552LW

11

使电动车窗标准化。

n
前车门

号码

名称

型号 205.0/1/2

型号 213

BA72.10-P-1003-01W

铰链分离装置的埋头螺钉

Nm

20

20

n
前车门

号码

名称

型号 253

型号 293

BA72.10-P-1003-01W

铰链分离装置的埋头螺钉

Nm

20

20
