AR - 调节驾驶员侧车门-爱扳手

型号

205

型号

213

型号

253

型号

293

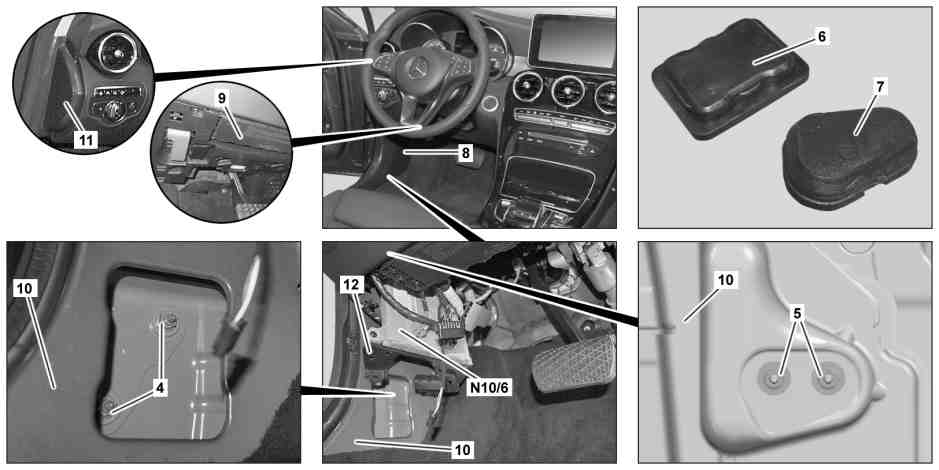

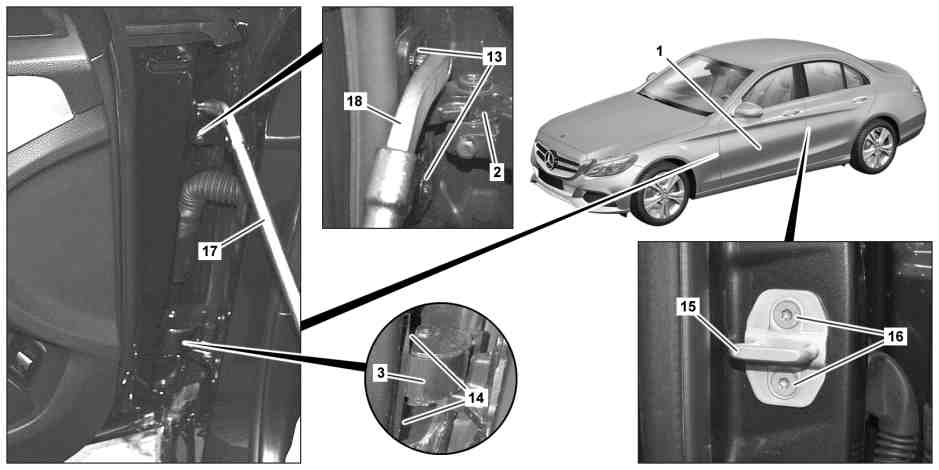

图示为车型 205.0

4

螺母

9

仪表板护盖

5

螺母

10

A 柱

6

下部绝缘插入件

11

护盖

7

上部绝缘插入件

12

支架

8

登车护板镶板

N10/6

前部中央控制单元

图示为车型 205.0

1

驾驶员侧车门

15

门锁撞栓

2

铰链

16

螺栓

3

铰链

17

扭力扳手

13

螺栓

18

弯曲钻头支架

14

螺栓

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

关闭点火开关并将遥控钥匙存放在传输范围以外（至少 2 m）。

2

拆下螺钉 (16)，然后拆下门锁撞栓 (15)。

g

检验

3

检查驾驶员侧车门 (1) 的调节情况。

型号 205, 253, 293

AR60.00-P-0700-01LW

型号 213

AR60.00-P-0700-01LWE

i
前翼子板的轮廓必须与驾驶员门 (1) 的轮廓对齐或至多突出 1 mm。

型号 293前车门盖到后车门盖

*BE60.00-P-1011-01OA

型号 293前车门到后车门

*BE60.00-P-1009-01OA

型号 293前车门到翼子板

*BE60.00-P-1008-01OA

型号 205前车门到翼子板

*BE60.00-P-1008-01BB

型号 205.0/1/2前车门到后车门

*BE60.00-P-1009-01BB

型号 205.0/1/2前车门盖到后车门盖

*BE60.00-P-1011-01BB

型号 205.3/4纵梁镶板到前车门

*BE60.00-P-1030-01BB

型号 205.3/4前车门到侧壁

*BE60.00-P-1007-01BB

型号 205.3/4前车门车窗到后侧窗

*BE60.00-P-1029-01BB

型号 213前车门到翼子板

*BE60.00-P-1007-01GA

型号 213前车门到后车门

*BE60.00-P-1008-01GA

型号 213前车门盖到后车门盖

*BE60.00-P-1010-01GA

型号 253前车门到翼子板

*BE60.00-P-1006-01FA

型号 253前车门到后车门

*BE60.00-P-1007-01FA

型号 253前车门盖到后车门盖

*BE60.00-P-1009-01FA

l
千分尺

*129589032100

e

拆卸

4

拆下仪表板护盖 (9)。

当调节间隙尺寸时。

型号 293

AR68.10-P-1501EQ

型号 205, 253

AR68.10-P-1500LW

型号 213

AR68.10-P-1501LWE

5

拆下护盖 (11)。

当调节间隙尺寸时。

l
长楔子

*115589035900

6

拆下登车护板饰板 (8)。

当调节间隙尺寸时。

型号 205.0/1/2, 213, 253, 293

AR68.30-P-4100LW

型号 205.3/4

AR68.30-P-4100CLW

7

拆下底部绝缘插入件 (6)。

当调节间隙尺寸时。

i
下部绝缘插入件 (6) 在螺母 (4) 之前插入 A 柱 (10)。

8

拆下支架 (12)，并将其从作业区域中移出。

当调节间隙尺寸时。

i
请勿将电气连接器从前部中央控制器单元 (N10/6) 上断开。

i
支架 (12) 由 3 颗螺母固定到 A 柱 (10) 上。

9

拆下顶部绝缘插入件 (7)。

当调节间隙尺寸时。

i
上部绝缘插入件 (7) 在螺母 (5) 之前插入 A 柱 (10)。

调节

10

依次松开 A 柱 (10) 上的螺母（4、5），调节驾驶员侧车门 (1)，然后再次拧紧相应的螺母 (4、5)。

当调节间隙尺寸时。

p

请勿同时松开螺母（4、5）。

如果驾驶员侧车门 (1) 接触到其他部件，可能会损坏油漆。

p

调节时请勿张紧铰链（2、3）。

否则会损坏铰链（2、3）。

i
型号 205.3/4

安装三颗螺母 (4)。

型号 293前车门盖到后车门盖

*BE60.00-P-1011-01OA

型号 293前车门到翼子板

*BE60.00-P-1008-01OA

型号 293前车门到后车门

*BE60.00-P-1009-01OA

n
螺母 - 连接铰链到 A 柱

*BA72.10-P-1002-01W

型号 205前车门到翼子板

*BE60.00-P-1008-01BB

型号 205.0/1/2前车门到后车门

*BE60.00-P-1009-01BB

型号 205.0/1/2前车门盖到后车门盖

*BE60.00-P-1011-01BB

型号 205.3/4纵梁镶板到前车门

*BE60.00-P-1030-01BB

型号 205.3/4前车门到侧壁

*BE60.00-P-1007-01BB

型号 205.3/4前车门车窗到后侧窗

*BE60.00-P-1029-01BB

型号 213前车门到翼子板

*BE60.00-P-1007-01GA

型号 213前车门到后车门

*BE60.00-P-1008-01GA

型号 213前车门盖到后车门盖

*BE60.00-P-1010-01GA

型号 253前车门到翼子板

*BE60.00-P-1006-01FA

型号 253前车门到后车门

*BE60.00-P-1007-01FA

型号 253前车门盖到后车门盖

*BE60.00-P-1009-01FA

l
千分尺

*129589032100

11

依次松开驾驶员侧车门 (1) 上的螺钉（13、14），调节前翼子板的过渡段，然后重新拧紧相应的螺钉（13、14）。

当调节前翼子板的过渡段时。

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

p

不要同时松开螺钉（13、14）。

如果驾驶员侧车门 (1) 接触到其他部件，可能会损坏油漆。

p

调节时请勿张紧铰链（2、3）。

否则会损坏铰链（2、3）。

i
前翼子板的轮廓必须与驾驶员门 (1) 的轮廓对齐或至多突出 1 mm。

i
为了拧紧螺钉（13、14），应将扭力扳手 (17) 与弯曲钻头支架 (18) 配套使用。

n
螺钉/螺栓 - 连接铰链到前车门

*BA72.10-P-1001-01W

12

将门锁撞栓 (15) 定位在 B 柱上，然后将螺钉 (16) 拧紧到底。

i
应当仍然能够调节门锁撞栓 (15)。

13

小心地关闭驾驶员侧车门 (1)，以对齐门锁撞栓 (15)。

i
型号 205.0/1/2, 213, 253, 293

驾驶员侧车门 (1) 的轮廓必须与后车门的轮廓平齐或至多突出 1 mm。

i
型号 205.3/4

驾驶员侧车门 (1) 的轮廓必须与侧壁的轮廓平齐或至多突出 1 mm。

14

拧紧门锁撞栓 (15) 的螺钉 (16)。

n
螺栓 - 连接门锁撞栓到 B 柱

*BA72.10-P-1004-01W

d

安装

15

修复螺钉（13、14）螺栓头上的油漆损坏。

如果调节前翼子板的过渡段。

16

保护两个铰链（2、3）区域中的驾驶员侧车门 (1) 和 A 柱 (10) 免受腐蚀。

发动机舱用蜡 (400 ml 喷罐)

*BR00.45-Z-1018-05A

17

安装顶部绝缘插入件 (7)。

如果已调节间隙尺寸。

18

安装支架 (12)。

如果已调节间隙尺寸。

19

安装底部绝缘插入件 (6)。

如果已调节间隙尺寸。

20

安装登车护板饰板 (8)。

如果已调节间隙尺寸。

型号 205.0/1/2, 213, 253, 293

AR68.30-P-4100LW

型号 205.3/4

AR68.30-P-4100CLW

21

安装护盖 (11)。

如果已调节间隙尺寸。

22

安装仪表板护盖 (9)。

如果已调节间隙尺寸。

型号 293

AR68.10-P-1501EQ

型号 205, 253

AR68.10-P-1500LW

型号 213

AR68.10-P-1501LWE

校准

23

使用诊断系统校准左侧摄像头。

a

型号 293

带代码501 (360°摄像头)

AD00.00-P-2000-06FR

a

型号 205, 213, 253

带代码501 (360°摄像头)

AD00.00-P-2000-04B

间隙尺寸的测试值和调整值

号码

名称

型号 253.3

型号 253.1/9

BE60.00-P-1006-01FA

前车门到翼子板

尺寸 "G"

mm

3,5 (+1/-0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1007-01BB

前车门到侧壁

尺寸 "H1"

mm

3,5 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的测试值和调整值

号码

名称

型号 253.3

型号 253.1/9

BE60.00-P-1007-01FA

前车门到后车门

尺寸 "H"

mm

4 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1007-01GA

前车门到翼子板

尺寸 "G"

mm

3,6 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1008-01BB

前车门到翼子板

尺寸 "G"

mm

4 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1008-01BB

前车门到翼子板

尺寸 "G"

mm

4 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1008-01GA

前车门到后车门

尺寸 "H"

mm

3,9 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWE

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1008-01OA

前车门到翼子板

尺寸 "E"

mm

4 (±0,5)

有关图片, 见

-

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1009-01BB

前车门到后车门

尺寸 "H"

mm

4 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的测试值和调整值

号码

名称

型号 253.3

型号 253.1/9

BE60.00-P-1009-01FA

前车门盖到后车门盖

尺寸 "J"

mm

4,0 (+1/-0,5)

有关图片, 见

AR60.00-P-0700-01LW

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1009-01OA

前车门到后车门

尺寸 "F"

mm

4 (±0,5)

有关图片, 见

-

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1010-01GA

前车门盖到后车门盖

尺寸 "J"

mm

4,3 (±0,75)

有关图片, 见

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1011-01BB

前车门盖到后车门盖

尺寸 "J"

mm

4 (+1)

有关图片, 见

AR60.00-P-0700-01LW

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1011-01OA

前车门盖到后车门盖

尺寸 "H"

mm

4 (-0,5+1)

有关图片, 见

-

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1029-01BB

前车门车窗到后侧窗

尺寸 "J1"

mm

11 (±1)

12 (+1/-0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1030-01BB

纵梁镶板到前车门

尺寸 "G1"

mm

5,5 (±1)

有关图片, 见

AR60.00-P-0700-01LW

n
前车门

号码

名称

型号 205.0/1/2

型号 205.3/4

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

n
前车门

号码

名称

型号 213

型号 253

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

n
前车门

号码

名称

型号 293

BA72.10-P-1001-01W

螺钉/螺栓 - 连接铰链到前车门

Nm

34

n
前车门

号码

名称

型号 205.0/1/2

型号 205.3/4

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

n
前车门

号码

名称

型号 213

型号 253

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

n
前车门

号码

名称

型号 293

BA72.10-P-1002-01W

螺母 - 连接铰链到 A 柱

Nm

34

n
前车门

号码

名称

型号 205.0/1/2

型号 205.3/4

BA72.10-P-1004-01W

螺栓 - 连接门锁撞栓到 B 柱

Nm

24

n
前车门

号码

名称

型号 213

型号 253

BA72.10-P-1004-01W

螺栓 - 连接门锁撞栓到 B 柱

Nm

24

n
前车门

号码

名称

型号 293

BA72.10-P-1004-01W

螺栓 - 连接门锁撞栓到 B 柱

Nm

24

检修工具

号码

名称

订单号

BR00.45-Z-1018-05A

发动机舱用蜡 (400 ml 喷罐)

A 000 986 33 70 10
