AR72.10-P-0900LW
拆卸/安装车门模块
10.04.2019
型号
205.0/1/2
型号
213
型号
253
型号
293

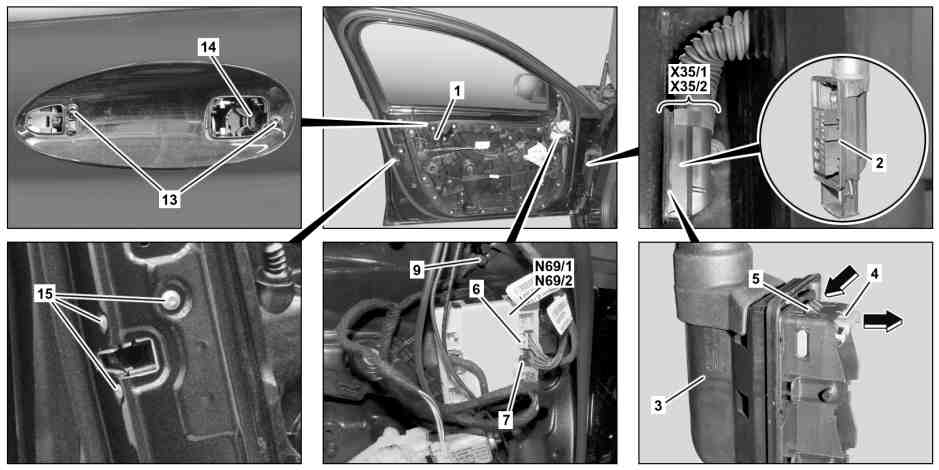

P72.10-4250-09
1
车门模块
6
电气连接器
15
螺栓
2
电气连接器
7
电气连接器
N69/1
驾驶员侧车门控制单元
3
电气连接器
9
安装夹
N69/2
前排乘客侧车门控制单元
4
安全掣子
13
螺栓
X35/1
驾驶员侧车门电气连接器
5
掣子爪
14
轴承托架
X35/2
前排乘客侧车门电气连接器

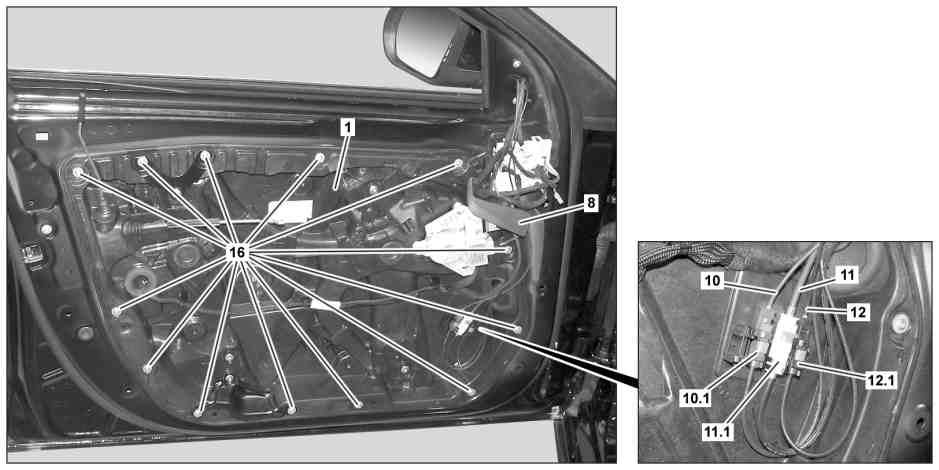

P72.10-4251-09
1
车门模块
10.1
电气连接器（红色）（装配全球定位系统 (GPS) 天线/代码 (270)）
12
电气连接器（装配电话天线/代码 (274)）
8
后视镜三角板镶板
11
电线（装配 360° 摄像头/代码 (501)）
12.1
电气连接器（黑色）（装配电话天线/代码 (274)）
10
电线（装配全球定位系统 (GPS) 天线/代码 (270)）
11.1
电气连接器（白色）（装配 360° 摄像头/代码 (501)）
16
螺栓
a
警告
severity=W
在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。
部件移动时, 肢体不能进入机器的工作范围.
AS00.00-Z-0011-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1
从侧车窗从前车门中拆下。
AR72.10-P-1900LW
2
将接线地从蓄电池上断开。

型号 293
AR54.10-P-0003EQ
型号 205.0/1/2, 213, 253
AR54.10-P-0003LW
3
拉动电气联接器 (2) 处的支架，借此松开并断开左前车门电气连接器 (X35/1) 或右前车门电气连接器 (X35/2)。
4
拉出锁片 (4)，直至可以促动掣子爪 (5)。
l
拉拔钩
*140589023300
5
使用适当的螺丝刀按下掣子爪 (5)，直至可以将顶部处的电气插头 (3) 倾斜至车门内镶板中。
6
将电气插头 (3) 导入前车门中。
7
将车外后视镜的电气联接器（6、7）从左前车门控制单元 (N69/1) 或右前车门控制单元 (N69/2) 上松开并断开。
8
将后视镜三角板饰板 (8) 从车窗框架饰板上松开。
i
型号 205.0/1/2, 253, 293

带代码810 (音响系统)

型号 205.0/1/2, 253, 293

带代码853 (“Midline”音响系统)

型号 213

在保持电线连接的情况下，让后视镜三角板镶板 (8) 垂下。
9
将紧固夹 (9) 从车门内镶板上松开。
型号 205.0/1/2, 253, 293

带代码810 (音响系统)

型号 205.0/1/2, 253, 293

带代码853 (“Midline”音响系统)

型号 213
l
夹子拆卸器
*452589016300
10
断开电气连接器（红色）(10.1) 并将电线 (10) 从工作区域拆下。
型号 205.0/1/2, 213, 253, 293

带代码270 (GPS 天线)
11
断开电气连接器（白色）(11.1) 并将电线 (11) 从工作区域拆下。
型号 205.0/1/2, 213, 253, 293

带代码501 (360°摄像头)
12
断开电气连接器（黑色）(12.1) 并将电线 (12) 从工作区域拆下。
型号 205.0/1/2, 213, 253, 293

带代码274 (电话天线)
13
拆下外部车门拉手。
14
松开螺钉 (13)。
15
向前推动轴承托架 (14) 并从车门镶板上取下。
16
将螺钉 (15) 车门锁上拆下。
n
螺钉/螺栓 - 连接车门锁到前车门
*BA72.10-P-1005-01W
17.1
将螺钉 (16) 从车门模块 (1) 上拆下。
使用螺钉 (16) 固定车门模块 (1) 时。
i
安装:
修理阶段 1：

如果螺钉 (16) 可以自由转动，则可使用电子零件目录 (EPC) 中具有较大直径的螺钉固定车门模块 (1)。

修理阶段 2：

如果较大的螺钉也被剥离，则可使用电子零件目录 (EPC) 中用于固定车门模块 (1) 的铆钉。
17.2
钻除车门模块 (1) 上铆钉的铆钉头。
使用铆钉紧固车门模块 (1) 时。
i
市售设备/工具

空心铆钉工具
i
使用直径为 7 mm 的钻头。
i
安装:
使用铆钉将车门模块 (1) 固定到前车门上。
18
将车门模块 (1) 从前车门上松开并拆下.
l
夹子拆卸器
*452589016300
19
钻除左上侧和右上侧铆钉残留部分。
使用铆钉将车门模块 (1) 紧固到左上角或右上角时。
20
压出车门内镶板中的铆钉残留部分。
使用铆钉紧固车门模块 (1) 时。
l
拆卸工具
*221589003900
21
彻底清除前车门上的所有铆钉残留部分和碎屑。
使用铆钉紧固车门模块 (1) 时。
p

完全清除铆钉残留部分和磨屑。

否则，剩余的铆钉残留部分可能会导致前车门受到腐蚀损坏。
22
按照与拆卸相反的顺序进行安装。
n
前车门
号码
名称
型号 205.0/1/2
型号 213
BA72.10-P-1005-01W
螺钉/螺栓 - 连接车门锁到前车门
Nm
7
7
n
前车门
号码
名称
型号 253
型号 293
BA72.10-P-1005-01W
螺钉/螺栓 - 连接车门锁到前车门
Nm
7
7
221 589 00 39 00
拆卸工具
140 589 02 33 00
拉拔钩
452 589 01 63 00
夹子拆卸器
