型号

205

型号

213

型号

253

型号

293

图示为车型 205.0

1

车门衬里

7

固定夹

12

电气连接器

2

螺栓

8

内部车门开启器拉线

13

螺栓（车型 205.0/1/2/、213、253、293）

3

车门袋

9

支架

14

车门拉手

4

内部密封轨道

10

电气连接器

15

扬声器

5

释放旋钮

11

电气连接器

16

前车门控制单元

6

车窗框架镶板

图示为车型 205.4

1

车门衬里

20

护盖

21

螺栓

图示为车型 213

1

车门衬里

17

护盖

18

调节装置

19

护盖

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.型号 205.4

AS91.00-Z-0008-01A

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

型号 205.4

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

完全打开前车门。

2

将侧车窗移动至最低位置。

3

关闭点火开关并将遥控钥匙存放在发射范围之外（至少 2 min）。

4

拆下螺栓/螺钉 (2)。

5

拆下螺钉 (13)。

型号 205.0/1/2

型号 213

型号 253

型号 293

6

使用合适的工具拆下车门拉手 (14) 区域中的盖罩，然后拆下下面的螺栓。

型号 205.3/4

7

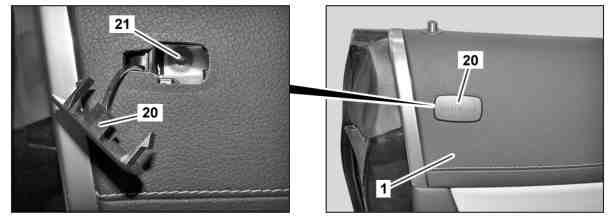

拆下盖罩 (20)，然后拆下下面的螺栓 (21)。

型号 205.4

l
长楔子

*115589035900

8

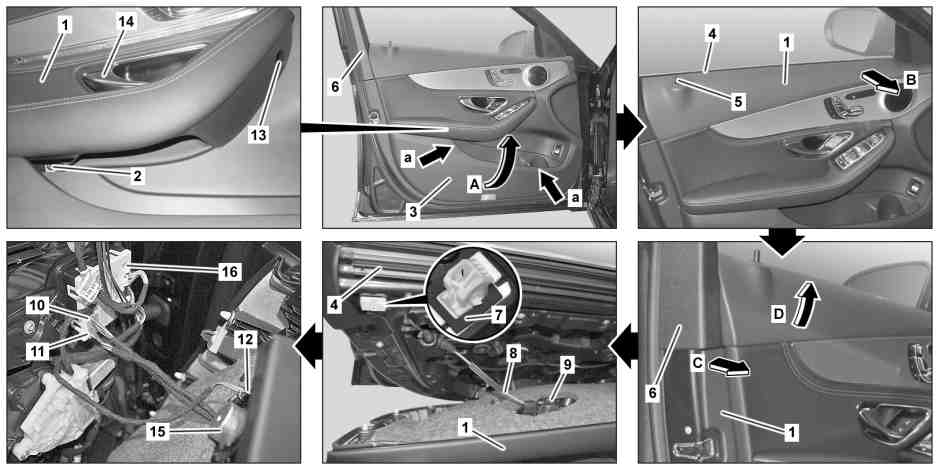

够到车门储物空间 (3) 前部和后部的最外侧（箭头 a 所示）并以猛推急拉的方式从前车门上松开车门衬里 (1)。

p

用手分开车门衬里 (1)。

使用组装楔子时，可能损坏车门衬里 (1)。

i
拉车门衬里时，将前车门保持在原位。

需要助手的帮助。

9

松开内部密封轨道 (4)（箭头 A 所示）下方车门衬里 (1) 的剩余紧固夹。

10

从前部开始直至释放旋钮 (5) 高度，将车门衬里 (1) 小心地从内部密封轨道 (4) 上拆下（箭头 B 所示）。

11

在车门锁区域，按箭头方向（箭头 D 所示）从前车门小心拆下（箭头 C 所示）车门衬里 (1)，直至车门衬里可在车窗框架饰板 (6) 上向上滑动并可从紧固夹 (7) 中移出及/或紧固夹 (7) 从前车门车门内镶板上松开。

12

将车门衬里 (1) 从前车门上拆下，直至可以操作电气连接器（10、11）和内部车门开启器拉线 (8)。

13

在支架 (9) 处拆卸内部车门开启器拉线 (8)。

14

松开并断开前车门控制单元 (16) 上的电气连接器（10、11）。

15

松开并断开扬声器 (15) 处的电气连接器 (12)。

16

拆下车门衬里 (1) 并检查紧固夹 (7) 是否损坏。

i
安装:
如果拆卸过程中紧固夹 (7) 仍留在车门中，拆下紧固夹 (7) 并插入车门衬里 (1) 的相应支架中。

如果存在损坏，

↓

更换紧固夹 (7)。

17

按照与拆卸相反的顺序进行安装。

g

检验

18

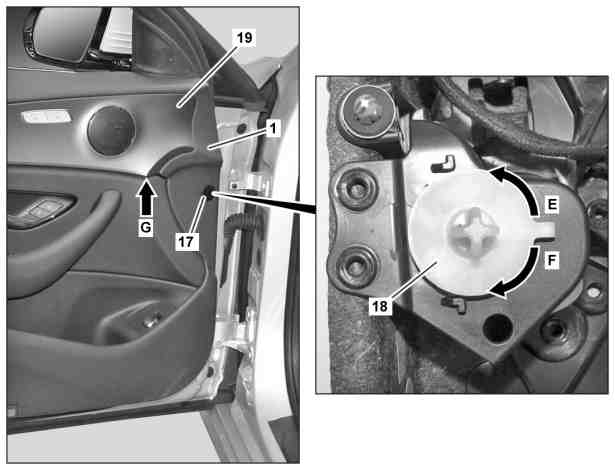

检查面板 (19) 下缘（箭头 G 所示）到仪表板饰板元件的过渡。

型号 213

如果有问题，

↓

拆下护盖 (17) 并旋转（箭头 E、F 所示）调节装置 (18) 来调节过渡情况。
