型号

205, 213, 238, 253

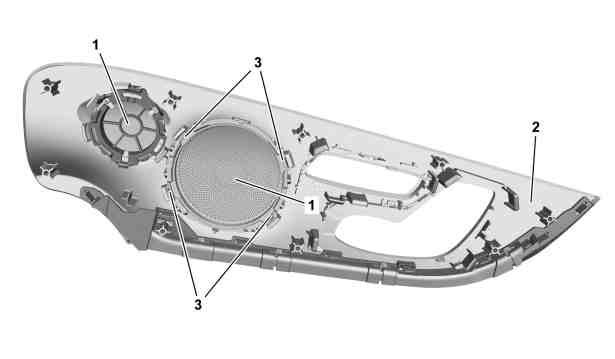

图示为车型 238 的车辆左侧

1

扬声器盖板

2

饰件

3

掣子爪

e

拆卸

1

将左/右车门镶板从前车门上拆下

型号 205, 213, 253

AR72.10-P-1000LW

型号 238

AR72.10-P-1000LWO

2

将饰件 (2) 从前车门的车门镶板上拆下

3

清除相应扬声器盖板 (1) 的掣子爪 (3) 区域的剩余粘合剂, 确保无残留

拆卸中音扬声器的扬声器盖板 (1) 时.

4

将相应的扬声器盖板 (1) 从饰件 (2) 上拆下

d

安装

5

将相应的扬声器盖板 (1) 卡入饰件 (2) 中

i
扬声器盖板 (1) 在其四周都必须与饰件 (2) 均匀接合.

a
小心
severity=C

皮肤和眼睛的
烧伤
风险
、加工塑料时吸入蒸汽造成的
中毒
风险

戴上防护手套和防护眼镜. 确保工作场所通风良好.

AS00.00-Z-0001-02A

6

用热熔胶珠将掣子爪 (3) 固定就位

安装中音扬声器的扬声器盖板 (1) 时.

i
避免热熔粘合剂形成任何丝线.

i
市售装置/工具

热塑性粘合剂喷枪

7

将饰件 (2) 安装在前车门的车门镶板中

8

将车门镶板安装到前车门上

型号 205, 213, 253

AR72.10-P-1000LW

型号 238

AR72.10-P-1000LWO
