型号

213

更改提示

15.01.2020

完全修订了文档。

2

车门内拉手

5

塑料焊点

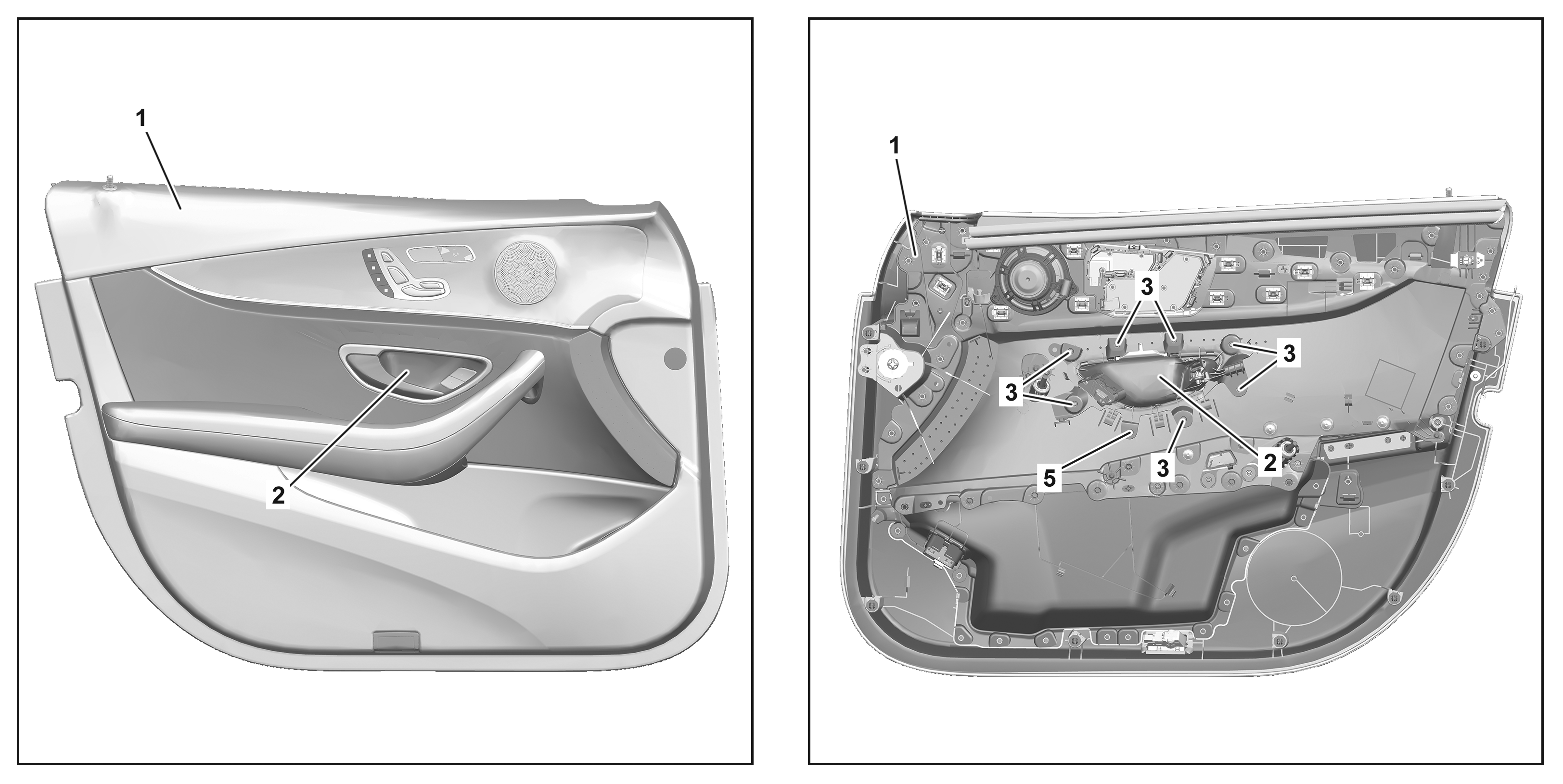

图示为左侧车门衬里 (1)

1

车门衬里

3

塑料焊点

2

车门内拉手

5

塑料焊点

e
d

拆卸/安装

1

拆下车门衬里 (1)。

AR72.10-P-1000LW

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

2.1

钻除塑料焊点（3、5），拆下车门内拉手 (2)。

如果车门内拉手 (2) 用塑料焊点（3、5）固定。

AR72.00-P-0001-01LW

i
安装:

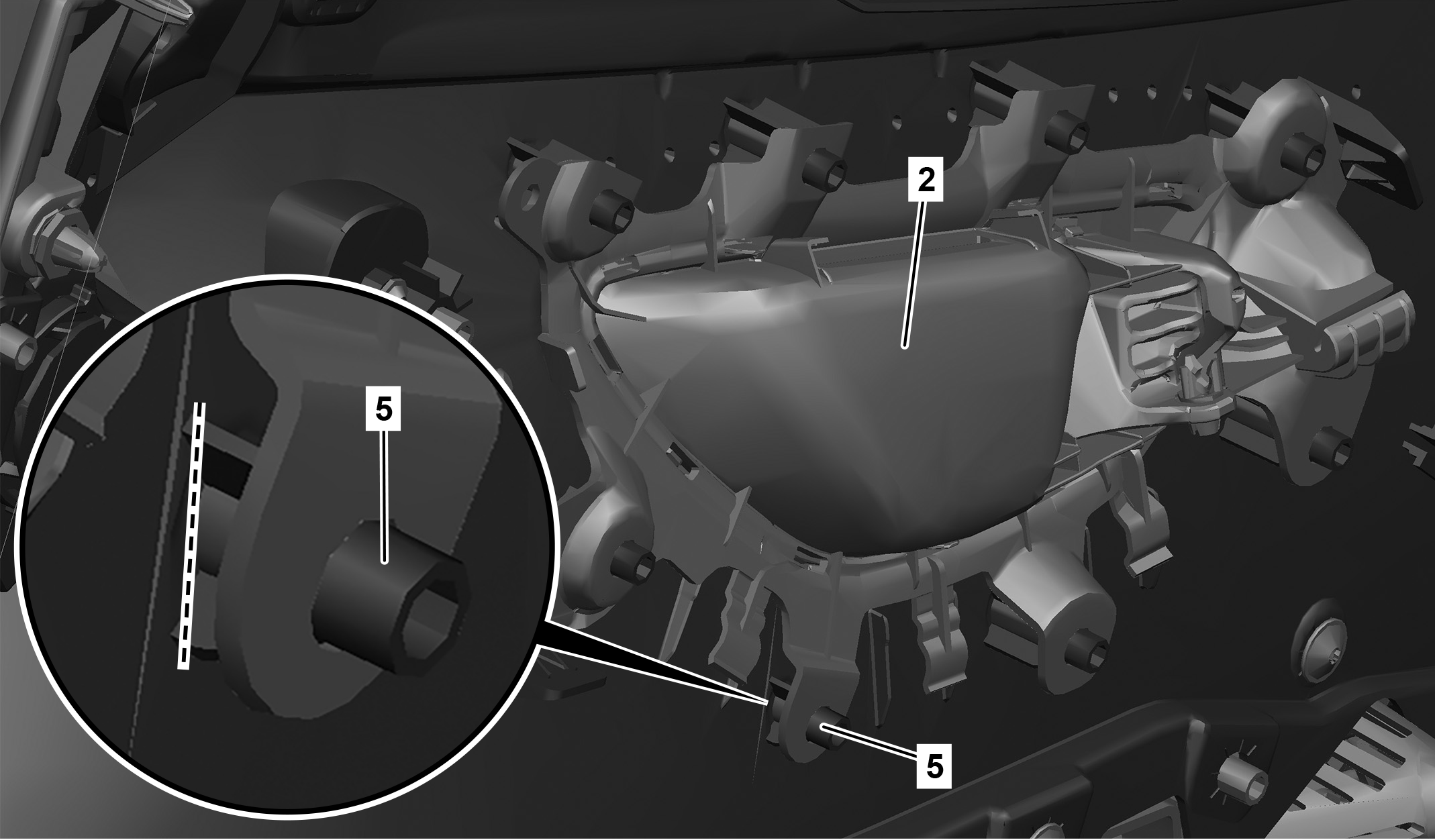

将钻除的塑料焊点 (5) 的焊接垫片截短至与接触面相当。

使用螺钉代替钻除的塑料焊点 (3)。钻除的塑料焊点 (5) 保持不变，不必用螺钉替换。

使用修理套件中的螺钉连接车门内拉手 (2)。

2.2

卸下螺钉并取下车门内拉手 (2)。

如果车门内拉手 (2) 使用螺钉固定。

3

按照与拆卸相反的顺序进行安装。
