型号

205.0/1/2

型号

213

型号

253

型号

293

更改提示

12.07.2019

螺栓 - 侧车窗与电动车窗之间

车型 205（205.3/4 除外）

BA67.30-P-1001-01B

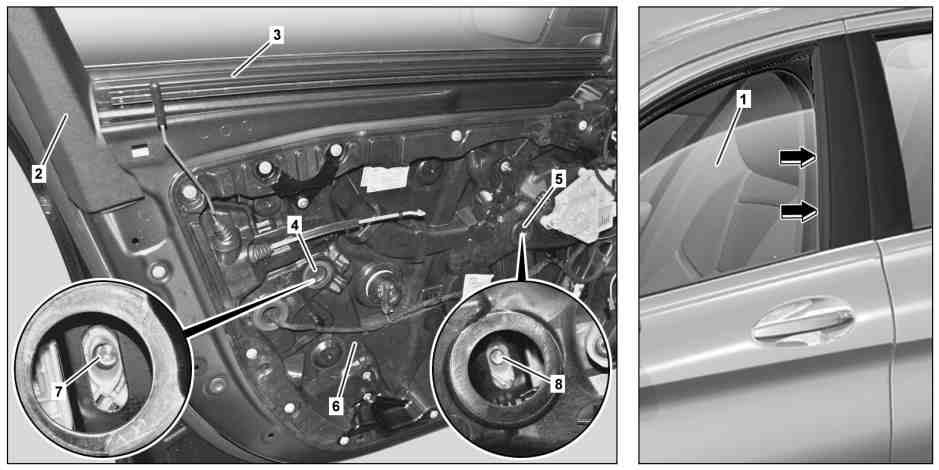

图示为车型 205.0

1

侧车窗

4

通道索环

7

螺钉

2

车门框架镶板

5

通道索环

8

螺钉

3

内部密封轨道

6

车门模块

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e

拆卸

1

将车门衬里从左或右前车门上拆下。

AR72.10-P-1000LW

p

不要使用过大的牵引力拉出电线和电气连接器。

这将产生接触问题并中断。

i
不要断开左前车门控制单元或右前车门控制单元上的电气连接器。

2

拆下内部密封轨道 (3)。

p

小心地将内部密封轨道 (3) 从车门内镶板的卷边中抬出。

否则内部密封轨道 (3) 会变形且必须更换。

l
长楔子

*115589035900

3

将两个馈通索环 (4, 5) 从车门模块 (6) 上拆下。

4

将侧车窗 (1) 移动至保养位置，以便可以通过车门模块 (6) 中的检修孔对螺钉 (7, 8) 进行操作。

5

断开左前车门控制单元或右前车门控制单元处的电气连接器，然后将车门衬里从工作区域移出。

6

松开螺钉 (7, 8)。

i
切勿旋下螺栓 (7, 8)。

7

向后上方倾斜侧车窗 (1)，然后从前车门的车窗玻璃槽上向上拆下。

d

安装

8

沿着车窗隔板条（箭头所示）方向轻轻施压以从上方将侧车窗 (1) 插入车窗玻璃槽内，直至其在支座中受到支撑。

9

拧紧螺钉 (7, 8)。

n
型号 205.0/1/2

型号 253, 293螺栓 - 连接侧车窗到车窗升降器

*BA67.30-P-1001-01B

n
型号 213螺栓 - 连接车窗到车窗升降器

*BA72.10-P-1006-01W

10

将两个馈通索环 (4, 5) 安装到车门模块 (6) 中。

11

在左前车门控制单元或右前车门控制单元处连接已拆下车门衬里的电线束。

12

降下侧车窗 (1)。

13

在内部密封轨道 (3) 的橡胶密封件上涂抹润滑剂。

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

14

安装内部密封轨道 (3)。

i
安装时，确保内部密封轨道 (3) 的外端位于车门框架镶板 (2) 的下方。

15

将车门衬里安装在左或右前车门处。

AR72.10-P-1000LW

n
侧车窗

号码

名称

型号 205 （205.3/4除外）

型号 253, 293

BA67.30-P-1001-01B

螺栓 - 连接侧车窗到车窗升降器

Nm

9

6

n
前车门

号码

名称

型号 213

BA72.10-P-1006-01W

螺栓 - 连接车窗到车窗升降器

Nm

6

检修工具

号码

名称

订单号

BR00.45-Z-1010-06A

润滑油, 橡胶总成, 1 L

A 000 989 03 67
