型号

205.0/1/2

型号

213

型号

253

型号

293

更改提示

28.02.2019

专用工具，已更新。

操作步骤 3、6 和 11

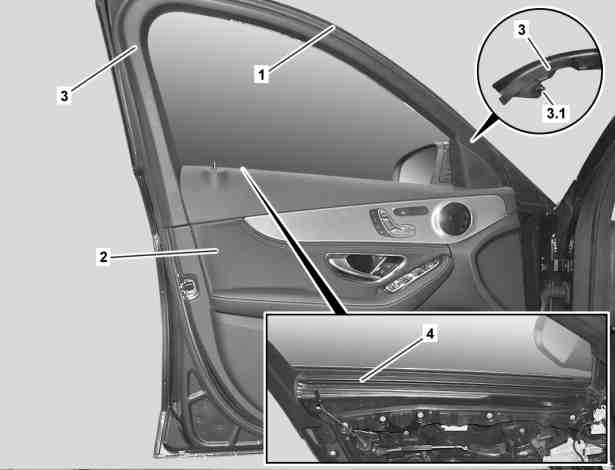

图示为车型 205

1

侧车窗密封件

2

车门衬里

3

车窗框架饰板

3.1

固定夹

4

内部密封轨道

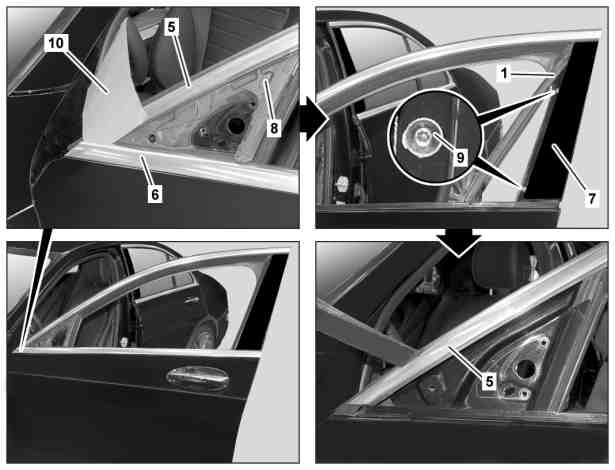

图示为车型 205.0，装配时尚型 (AVANTGARDE) 外饰/代码 P15

1

侧车窗密封件

5

饰件

6

外部密封轨道

7

B 柱护盖

8

车外后视镜密封件

9

螺栓

10

纸条

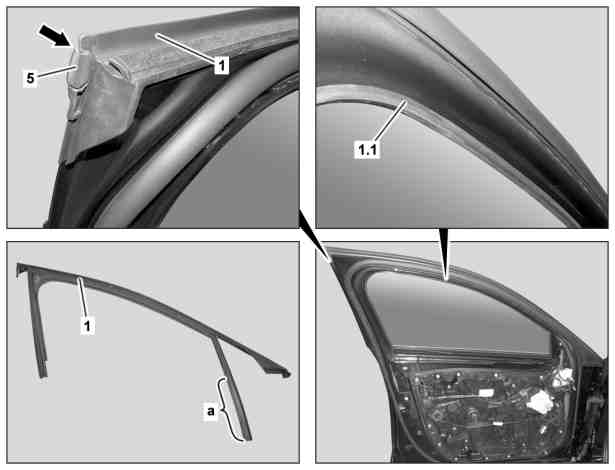

图示为车型 205，装配时尚型 (AVANTGARDE) 外观/代码 P15

1

侧车窗密封件

1.1

密封唇

5

饰件

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e

拆卸

1

拆下前车门上的车门衬里 (2)。

AR72.10-P-1000LW

2

拆下车窗框架饰板 (3)。

i
车窗框架饰板 (3) 用车窗框架以强制联锁方式固定，还用紧固夹 (3.1) 卡入车窗框架中后视镜三角板的区域。

3

拆下内部密封轨道 (4)。

p

小心地将内侧密封框架 (4) 从车门内镶板的卷边中抬出。

否则，内部密封框架 (4) 会变形且必须更换。

l
长楔子

*115589035900

4

拆下车外后视镜。

AR88.70-P-9000LW

5

将纸带 (10) 插入外部密封轨道 (6) 和饰板元件 (5) 之间。

型号 205.0/1/2, 213, 253

带代码P55 (夜晚套件)

型号 205.0/1/2, 213

带代码P15 (时尚型外饰)

型号 205.0/1/2, 213

带代码P23 (EXCLUSIVE 外饰)

型号 205.0/1/2, 213

带代码P31 (AMG Line 外饰)

型号 205.0/1/2

带代码P90 (AMG 外饰)

型号 213

带代码700 (中国本地技术内容)

型号 253

带代码900 (镀铬组件)

型号 293

p

纸条 (10) 旨在保护饰板元件 (5)。

否则会划伤饰板元件 (5)。

6

从车外后视镜的安装位置开始拆下外部密封轨道 (6)。

p

借助底座，小心地将外部密封轨道 (6) 从车门内镶板的卷边中抬出。

否则，外部密封轨道 (6) 会变形或将油漆层刮坏。

l
长楔子

*115589035900

7

拆下车外后视镜密封件 (8)。

8

拆下 B 柱护盖 (7) 区域的侧车窗密封件 (1)。

9

旋出 B 柱护盖 (7) 的螺栓 (9)。

10

拆下 B 柱护盖 (7)。

11

从车外后视镜的安装位置开始分离饰板元件 (5)，然后向后拆下。

型号 205.0/1/2, 213, 253

带代码P55 (夜晚套件)

型号 205.0/1/2, 213

带代码P15 (时尚型外饰)

型号 205.0/1/2, 213

带代码P23 (EXCLUSIVE 外饰)

型号 205.0/1/2, 213

带代码P31 (AMG Line 外饰)

型号 205.0/1/2

带代码P90 (AMG 外饰)

型号 213

带代码700 (中国本地技术内容)

型号 253

带代码900 (镀铬组件)

型号 293

p

小心地抬出饰板元件 (5)。

否则饰板元件 (5) 会弯曲并必须更换。

l
长楔子

*115589035900

12

拆下车外后视镜安装位置区域的侧车窗密封件 (1)。

13

将侧车窗密封件 (1) 从车窗框架上拆下。

d

安装

14

将所拆下车门衬里 (2) 的电线束与左前车门控制单元或右前车门控制单元相连。

15

将侧车窗抬升至中间位置。

16

用肥皂水润湿装配区域 (a) 的侧车窗密封件 (1)。

17

将侧车窗密封件 (1) 的前端插入车窗导轨并向下推。

i
同时向下移动车外后视镜区域中的侧车窗。

滚动侧车窗并向下拉侧车窗密封件 (1)，从而简化组装操作。

18

断开左前车门控制单元或右前车门控制单元处已拆下车门衬里 (2) 的电线束。

i
侧车窗必须位于最低点。

19

再次向上拉侧车窗密封件 (1)，直至到达正确的安装位置。

i
确保将侧车窗密封件 (1) 正确安装在车窗导轨中。

20

在车窗框架装配区域内的侧车窗密封件 (1) 上涂抹润滑剂。

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

21

将侧车窗密封件 (1) 安装在 B 柱护盖 (7) 区域以外的车窗框架中。

i
确保将密封唇 (1.1) 正确安装在车窗框架上。

22

安装 B 柱护盖 (7)。

23

拧紧 B 柱护盖 (7) 的螺栓 (9)。

24

将侧车窗密封件 (1) 安装在 B 柱护盖 (7) 区域。

g

检验

25

检查侧车窗密封件 (1) 的安装位置。

如果出现故障

↓

改变安装位置。

26

在饰板元件 (5) 的腹板和侧车窗密封件 (1) 上涂抹润滑剂。

型号 205.0/1/2, 213, 253

带代码P55 (夜晚套件)

型号 205.0/1/2, 213

带代码P15 (时尚型外饰)

型号 205.0/1/2, 213

带代码P23 (EXCLUSIVE 外饰)

型号 205.0/1/2, 213

带代码P31 (AMG Line 外饰)

型号 205.0/1/2

带代码P90 (运动模式式样套件)

型号 213

带代码700 (中国本地技术内容)

型号 253

带代码900 (镀铬组件)

型号 293

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

27

从 B 柱护盖 (7) 开始安装饰板元件 (5)。

型号 205.0/1/2, 213, 253

带代码P55 (夜晚套件)

型号 205.0/1/2, 213

带代码P15 (时尚型外饰)

型号 205.0/1/2, 213

带代码P23 (EXCLUSIVE 外饰)

型号 205.0/1/2, 213

带代码P31 (AMG Line 外饰)

型号 205.0/1/2

带代码P90 (运动模式式样套件)

型号 213

带代码700 (中国本地技术内容)

型号 253

带代码900 (镀铬组件)

型号 293

i
将饰板元件 (5) 与 B 柱护盖 (7) 区域的侧车窗密封件 (1) 牢固相连（箭头所示）。

28

安装车外后视镜密封件 (8)。

29

将纸带 (10) 固定在饰板元件 (5) 上。

型号 205.0/1/2, 213, 253

带代码P55 (夜晚套件)

型号 205.0/1/2, 213

带代码P15 (时尚型外饰)

型号 205.0/1/2, 213

带代码P23 (EXCLUSIVE 外饰)

型号 205.0/1/2, 213

带代码P31 (AMG Line 外饰)

型号 205.0/1/2

带代码P90 (运动模式式样套件)

型号 213

带代码700 (中国本地技术内容)

型号 253

带代码900 (镀铬组件)

型号 293

p

纸条 (10) 旨在保护饰板元件 (5)。

否则，安装外部密封轨道 (6) 时会刮坏饰板元件 (5)。

30

在外侧密封轨道 (6) 的橡胶密封件上涂抹润滑剂。

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

31

安装外部密封轨道 (6)。

i
外部密封轨道 (6) 必须与后车门镶板边缘齐平。

32

安装车外后视镜。

AR88.70-P-9000LW

33

在内部密封轨道 (4) 的橡胶密封件上涂抹润滑剂。

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

34

安装内部密封轨道 (4)。

35

安装车窗框架饰板 (3)。

36

在前车门处安装车门衬里 (2)。

AR72.10-P-1000LW

检修工具

号码

名称

订单号

BR00.45-Z-1010-06A

润滑油, 橡胶总成, 1 L

A 000 989 03 67
