型号

205.0/1/2

型号

213

型号

253

型号

293

更改提示

28.11.2018

拆下后视镜三角板护盖（新增内容）。

操作步骤 2

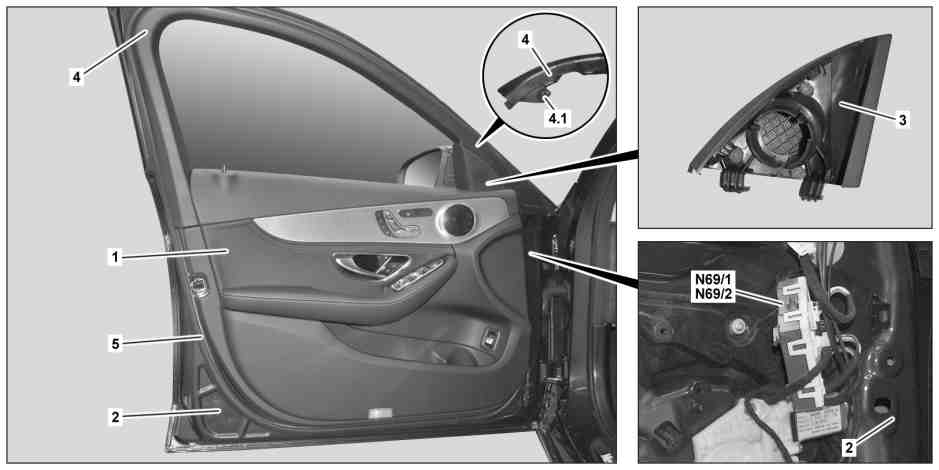

图示为未装配音响系统/代码 (810) 的车型 205.0

1

车门饰板

4.1

固定夹

2

前车门

5

框架密封件

3

后视镜三角板护盖

N69/1

左前车门控制单元

4

车窗框架镶板

N69/2

右前车门控制单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e

拆卸

1

关闭点火开关并将遥控钥匙存放在发射范围以外（最少 2 m）。

2

拆下后视镜三角板护盖 (3)。

AR72.10-P-3001LW

i
型号 205.0/1/2, 253, 293

带代码810 (音响系统)

型号 205.0/1/2, 253, 293

带代码853 (“Midline”音响系统)

型号 213

在保持电线连接的情况下让后视镜三角板护盖 (3) 垂落下来。

3

拆下车窗框架饰板 (4)。

i
将车窗框架饰板 (4) 牢固地固定在车窗框架上，另外再用紧固夹 (4.1) 卡入车窗框架的后视镜三角板护盖 (3) 区域。

l
长楔子

*115589035900

4

将左前车门控制单元 (N69/1) 或右前车门控制单元 (N69/2) 从前车门 (2) 上松开。

型号 205.0

除了代码700 (中国本地技术内容)

5

将密封框架 (5) 从前车门 (2) 上拆下。

6

使用表面处理盘清除前车门 (2) 上的粘合剂残留物，并清洁粘合面。

专业提示
severity=N

关于用表面清除盘清除油漆和金属表面的粘合剂残留物和箔片的说明

AH00.00-P-0013-01AK

i
粘合面必须无油脂和灰尘。

i
使用直径为 100 mm 的表面处理盘。

清洁剂

*BR00.45-Z-1025-04A

d

安装

7

将密封框架 (5) 粘合到前车门 (2) 上。

型号 205.0

除了代码700 (中国本地技术内容)

AR72.10-P-2120-05LW

型号 205.0

带代码700 (中国本地技术内容)

型号 205.1/2, 213, 253, 293

AR72.10-P-2120-05LWA

l
滚柱

*168589056300

l
型号 205.0

除了代码700 (中国本地技术内容)

模板

*205589012300

8

将左前车门控制单元 (N69/1) 或右前车门控制单元 (N69/2) 在前车门 (2) 上固定。

型号 205.0

除了代码700 (中国本地技术内容)

9

将车窗框架饰板 (4) 连接到窗框上。

10

安装后视镜三角板护盖 (3)。

AR72.10-P-3001LW

检修工具

号码

名称

订单号

BR00.45-Z-1025-04A

清洁剂

A 005 989 19 71
