AR72.10-P-2400LW
拆卸和安装前车门上的外部车门拉手
16.04.2019

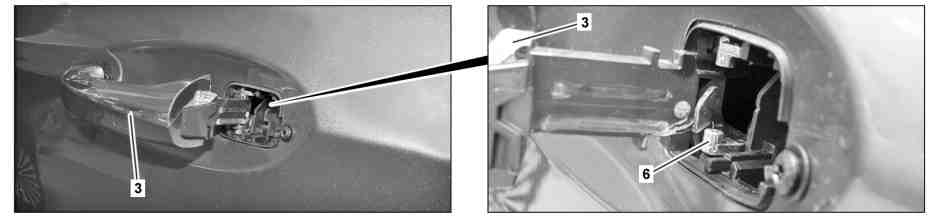

P72.10-4536-09
1
密封塞
3
车门拉手
5
护盖 (仅限乘客车门)

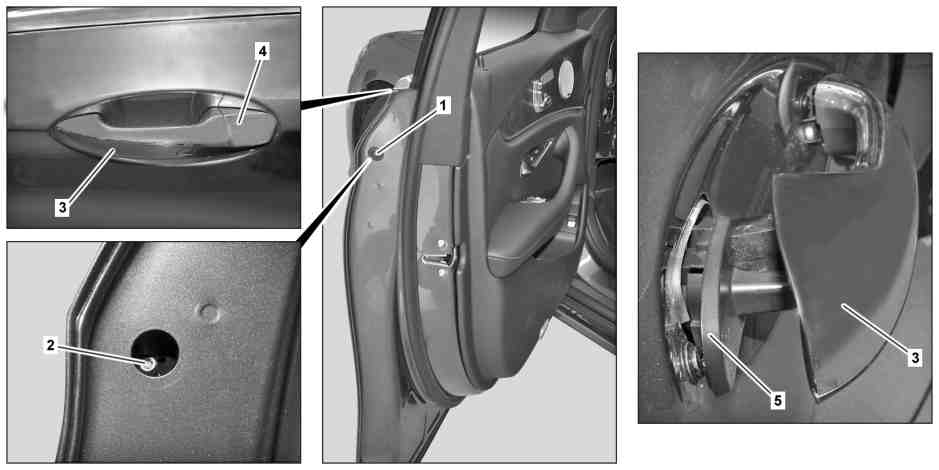

P72.10-4537-07
2
松开螺钉/螺栓 (2)
i
不能完全旋开螺栓 (2).
3.1
将车门拉手 (3) 拉到终点挡块并拆下锁芯 (4)
驾驶员侧
i
拆卸锁芯 (4) 时, 必须将车门拉手 (3) 固定在拉出位置.
插入带拉出车门拉手 (3) 的锁芯 (4) 并释放车门拉手 (3).然后, 重复操作步骤.
3.2
将车门拉手 (3) 拉到终点位置并拆下护盖 (5)
乘客侧
i
拆卸护盖 (5) 时, 必须将车门拉手 (3) 固定在拉出位置.
插入带拉出车门拉手 (3) 的护盖 (5) 并释放车门拉手 (3).然后重复操作步骤.
4
将车门拉手 (3) 从后部固定件 (6) 上拆下并在前部拉出
5
将车门拉手 (3) 安装到后部固定件 (6) 上并在前部插入
i
确保将车门拉手 (3) 固定在固定件 (6) 中.
i
插入锁芯 (4) 时, 释放车门拉手 (3) 的卡子.
i
插入护盖 (5) 时, 释放车门拉手 (3) 的卡子.
