型号

213

显示在左前车门锁上(A85)

1

轴承座

2

连杆结构

3

钢丝

A85

左前车门锁

A85/1

右前车门锁

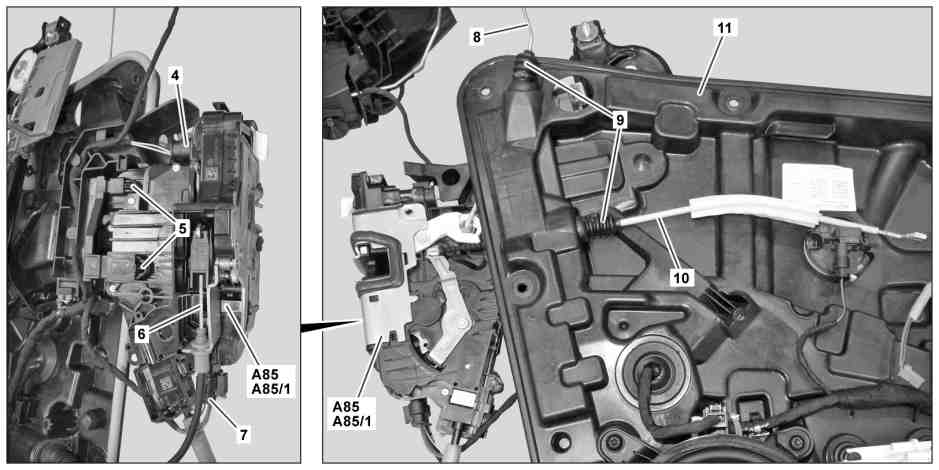

代码 883 （电动关闭功能）显示在 (A85) 左前车门锁上

4

电气连接器

9

垫圈

5

固定片

10

钢丝

6

钢丝

11

车门模块

7

电气连接器

A85

左前车门锁

8

连杆结构

A85/1

右前车门锁

e
d

拆卸/安装

1

拆下车门模块 (11)

AR72.10-P-0900LW

2

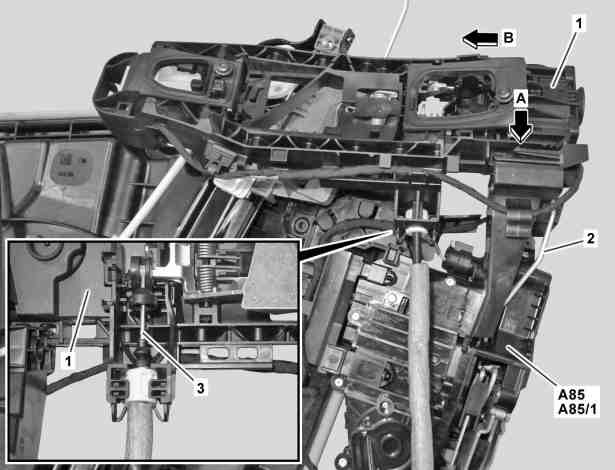

松开固定片（箭头A），然后按下前车门锁的轴承座（1）（A85, A85/ 1）（箭头B）

3

从前车门锁上取下连杆结构 (2)(A85, A85/1)

4

从轴承座（1）上取下拉线（3）

5

从前车门锁上取下拉线 (6)(A85, A85/1)

型号 213

带代码883 (电动关闭功能)

6

断开电气连接器 (4, 7)

7

将密封圈 (9) 按压出车门模块 (11)

8

松开固定片 (5)

9

拆下前车门锁（A85, A85/1) 并将连杆结构（8）和拉线（10）拉出车门模块（11）

10

按照拆卸的相反顺序进行安装
