型号

205.0/1/2

型号

213

型号

253

型号

293

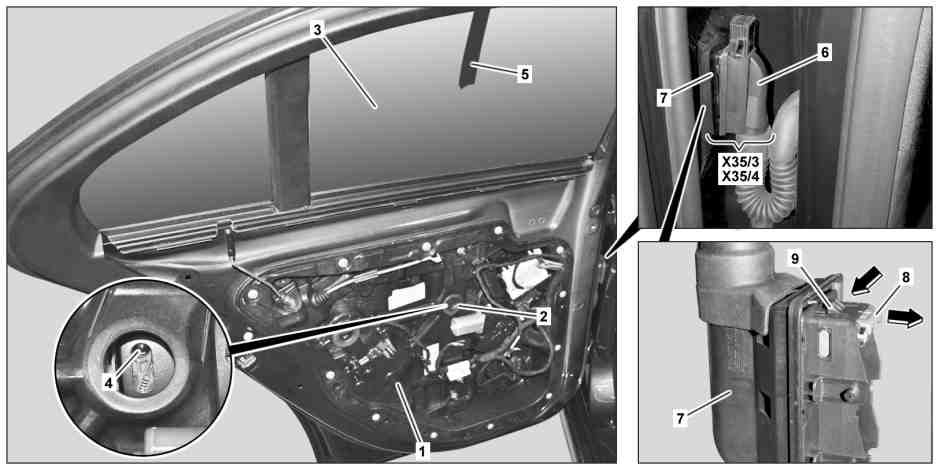

图示为车型 205.0

1

车门模块

5

管道胶带

9

掣子爪

2

通道索环

6

电气连接器

X35/3

左后车门电气连接器

3

侧车窗

7

电气连接器

X35/4

右后车门电气连接器

4

螺栓

8

安全夹

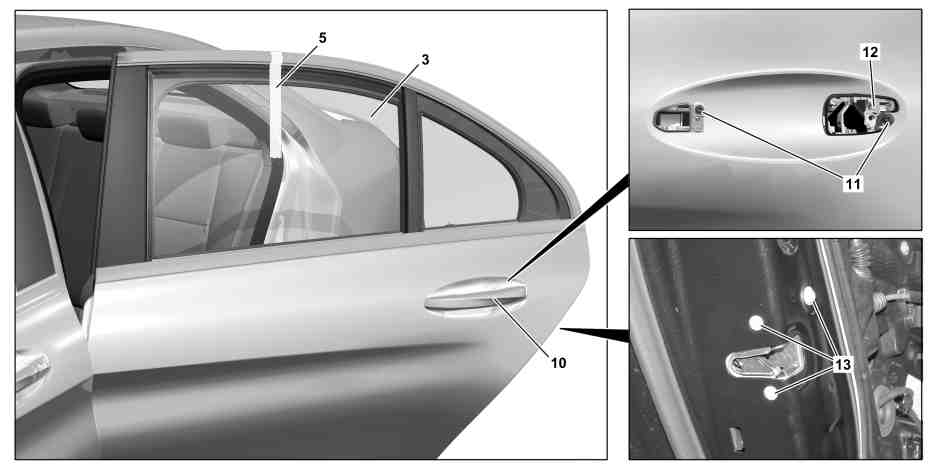

图示为车型 205.0

3

侧车窗

10

车门拉手

12

轴承座

5

管道胶带

11

螺钉

13

螺钉

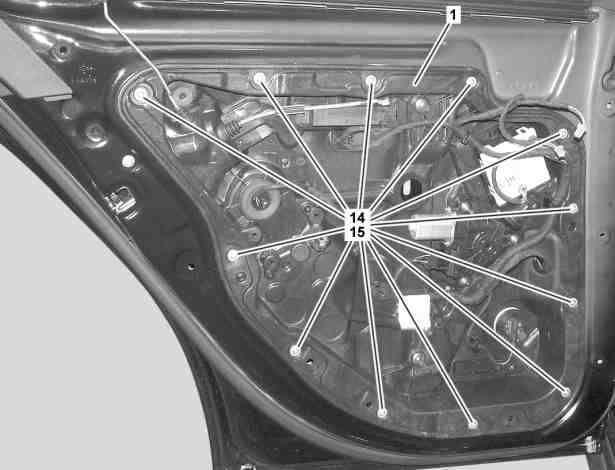

图示为车型 205.0

1

车门模块

14

螺钉

15

发射式铆钉

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下后车门上的车门衬里。

AR72.12-P-1010LW

2

将馈通索环 (2) 从车门模块 (1) 上拆下。

3

通过驾驶员侧电动车窗和车外后视镜调节开关组抬升侧车窗 (3)，直至可以通过车门模块 (1) 中的检修孔够到螺栓 (4) 为止。

4

松开螺栓 (4)。

i
不要拆下螺栓 (4)。

n
螺栓 - 连接车窗到车窗升降器

*BA72.12-P-1006-01R

5

将侧车窗 (3) 从电动车窗上松开并滑动到最上部，然后用适当的纤维胶带 (5) 固定。

6

闭点火开关并将遥控钥匙存放在发射范围以外（最少 2 m）。

7

拉动电气联接器 (6) 处的支架，借此松开并断开左后车门电气连接器 (X35/3) 或右后车门电气连接器 (X35/4)。

8

拆下固定片 (8)，直至可以促动掣子爪 (9)。

l
拉拔钩

*140589023300

9

使用适当的螺丝刀按下掣子爪 (9)，直至可以将电气连接器 (7) 从车门内镶板中松开。

10

将电气连接器 (7) 插入后车门。

11

拆下车门拉手 (10)。

AR72.12-P-2410LW

12

松开螺栓 (11)。

13

向前滑动轴承座 (12) 并从车门镶板上取下。

14

拆下车门锁上的螺栓 (13)。

n
螺栓 - 连接车门锁到后车门

*BA72.12-P-1005-01R

15.1

拆下螺栓 (14)。

使用螺栓 (14) 固定车门模块 (1) 时。

i
安装:
修理阶段 1:

如果螺钉 (14) 脱落，就要用电子零件目录 (EPC) 中可用的具有更大直径的螺栓进行更换。

修理阶段 2:

如果较大直径螺钉脱落，就要用电子零件目录 (EPC) 中可用的空心铆钉进行更换，以便固定车门模块 (1)。

15.2

钻掉空心铆钉 (15) 的铆钉头。

使用空心铆钉 (15) 固定车门模块 (1) 时。

i
市售设备/工具

空心铆钉工具

直径为 7 mm 的钻头

i
安装:
使用空心铆钉 (15) 将车门模块 (1) 固定至前车门。

16

从后车门上拆下车门模块 (1)。

如果车门模块 (1) 粘贴在后车门上。

l
长楔子

*115589035900

17

从后车门上拆下车门模块 (1)。

p

注意轴承座 (12) 和车门锁。

否则可能对其造成损坏。

18

排出车门内镶板中的铆钉残留部分。

使用空心铆钉 (15) 固定车门模块 (1) 时。

l
拆卸工具

*221589003900

19

将铆钉残留部分和破片从后车门上完全清除。

使用空心铆钉 (15) 固定车门模块 (1) 时。

p

完全清除铆钉残留部分和磨屑。

否则，剩余的铆钉残留部分会导致后车门腐蚀损坏。

20

按照拆卸的相反顺序进行安装

n
后车门

号码

名称

型号 205.0/1/2

型号 213

BA72.12-P-1005-01R

螺栓 - 连接车门锁到后车门

Nm

6

7

n
后车门

号码

名称

型号 253

型号 293

BA72.12-P-1005-01R

螺栓 - 连接车门锁到后车门

Nm

7

7

n
后车门

号码

名称

型号 205.0/1/2

型号 213

BA72.12-P-1006-01R

螺栓 - 连接车窗到车窗升降器

Nm

6

6

n
后车门

号码

名称

型号 253

型号 293

BA72.12-P-1006-01R

螺栓 - 连接车窗到车窗升降器

Nm

6

6
