AR72.12-P-0117LWV
拆卸/安装后车门遮阳帘电机
19.09.2019
型号
213.1
带代码297 (左右后车门上的电动遮阳卷帘)

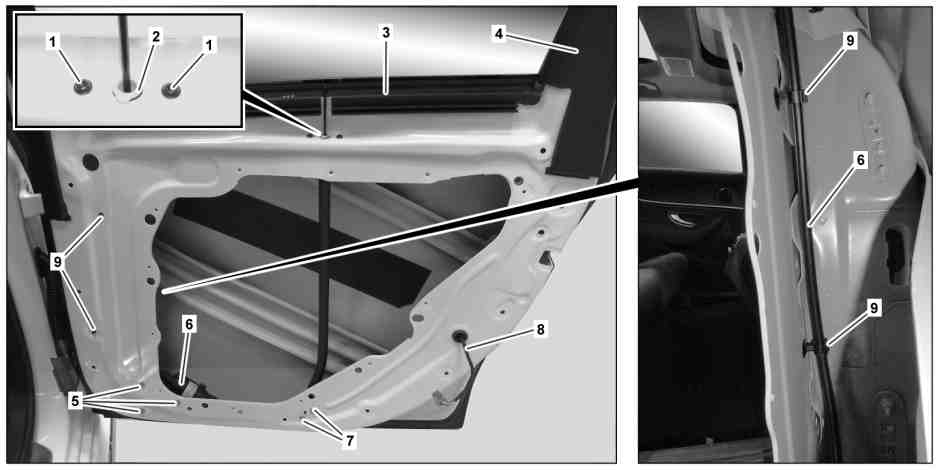

P72.12-3166-09
1
螺钉
4
车窗框架饰板
7
螺栓
2
导向装置
5
螺栓
8
电气线束
3
密封轨道
6
遮阳帘电机
9
支架
e
d
拆卸/安装
1
拆下车门模块
AR72.12-P-0103LW
2
松开后部的车窗框架饰板 (4)
3
将后部的车窗框架饰板 (4) 拉到一旁并拆下密封轨道 (3)
i
安装:
使用肥皂水润湿装配区域。
l
安装楔
*110589035900
4
拆下螺钉/螺栓 (1)
5
拉出导向装置 (2)
l
安装楔
*110589035900
6
将电气线束 (8) 从车门面板上松开，并将其导入车门
7
将遮阳帘电机 (6) 从支架 (9) 上取下
8
拆下螺钉 (7)
9
拆下螺钉/螺栓 (5)
10
将遮阳帘电机 (6) 从车门中导出
11
拆下支架 (9)
如果更换遮阳帘 (6)。
i
安装:
更换支架 (9)。
l
夹子拆卸器
*452589016300
12
按照与拆卸相反的顺序进行安装
110 589 03 59 00
安装楔
452 589 01 63 00
夹子拆卸器
