型号

213.1

带代码297 (左右后车门上的电动遮阳卷帘)

1

完全关闭侧车窗.

2

将车门镶板稍稍拉向一旁.

3

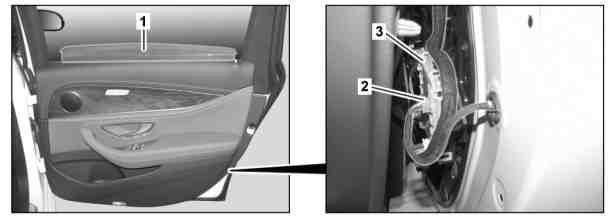

将遮阳帘 (1) 展开约  45 毫米到密封轨道上并从后车门 (3) 上断开电气连接器 (2).

i
无法部分展开或收回遮阳帘 (1). 因此, 必须在合适的时候断开电气连接器 (2).

可随时通过推或拉来使展开或收回逆向运行.

必须有助手协助.

4

将侧车窗移动至最低位置.

5

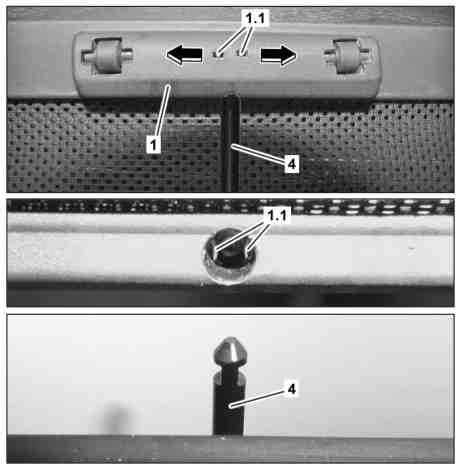

使用合适的钳子将护圈的端部 (1.1) 夹到一起, 并从驱动器 (4) 上拆下遮阳帘 (1).

6

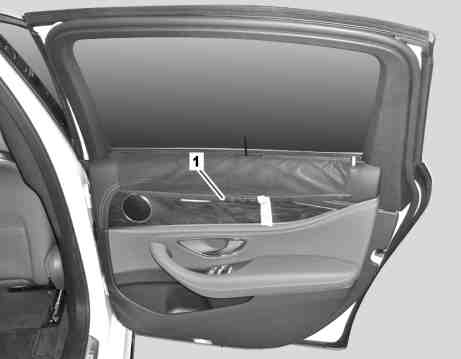

稍稍拉出遮阳帘 (1) 并用合适的胶带固定在车门镶板上.

7

完全关闭侧车窗.

如果更换遮阳帘马达.

8

将车门镶板稍稍拉向一旁.

如果更换遮阳帘马达.

9

将电气连接器 (2) 连接至后车门控制单元 (3).

如果更换遮阳帘马达.

10

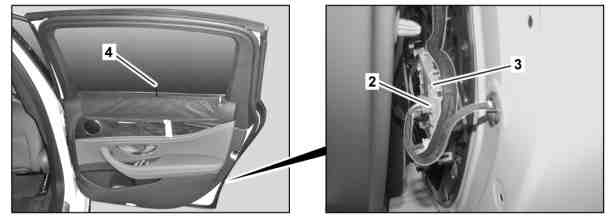

将驱动器 (4) 展开约  45 毫米到密封轨道上并从后车门 (3) 上断开电气连接器 (2).

如果更换遮阳帘马达.

p
不要将驱动器 (4) 完全展开.

否则可能损坏车窗框架, 驱动器 (4) 或遮阳帘.

i
驱动器 (4) 只能完全展开或收回.

因此, 必须在合适的时候断开电气连接器 (2).

可随时通过推或拉来使展开或收回逆向运行.

必须有助手协助.

11

从车门镶板上松开遮阳帘并固定在驱动器 (4) 上.

i
确保固定牢靠.

12

将车门镶板稍稍拉向一旁.

13

将电气连接器 (2) 连接至后车门控制单元 (3).
