AR72.12-P-1010LW
拆卸和安装后车门上的盖板内衬
12.03.2019
P72.12-3047-09
图示为未装配音响系统/代码 810 的车型 205.0
2
螺栓
7
内部车门开启器拉线
11
电气连接器
4
车窗框架镶板
9
电气连接器
13
后车门控制单元
a
警告
severity=W
在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。
部件移动时, 肢体不能进入机器的工作范围.
AS00.00-Z-0011-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
3

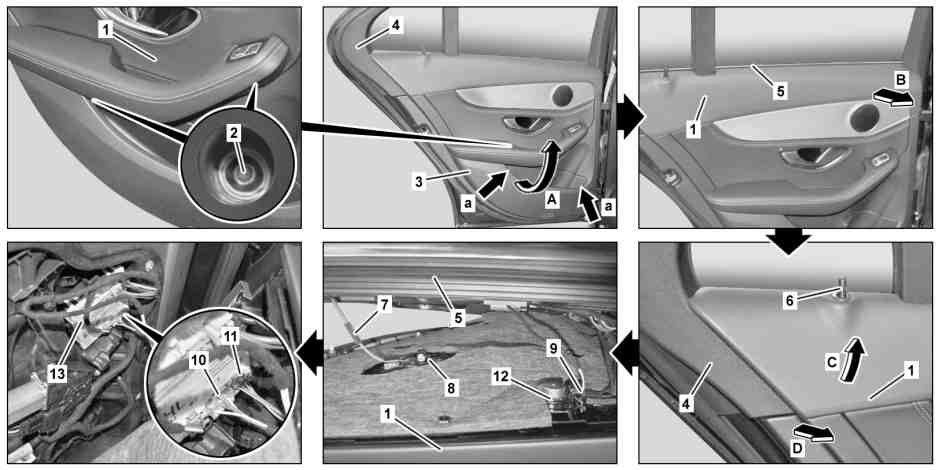

够到车门储物空间 (3) 前部和后部的最外侧（箭头 a 所示）并以猛推急拉的方式从后车门上松开车门饰板 (1)。
p
用手分开车门饰板 (1)。
如果使用工具，可能会损坏车门饰板 (1)。
i
拉车门饰板时，将后车门保持在原位。
需要助手的帮助。
4
松开内部密封轨道 (5)（箭头 A 所示）下方车门饰板 (1) 的剩余紧固夹。
5.1
卸下驱动器处的遮阳帘。
型号 213.1
带代码297 (汽车后门转动遮阳百叶窗)
5.2
将侧车窗移动至最低位置。
型号 205.0/1/2, 213 （213.1除外）, 253, 293
型号 213.1
除了代码297 (汽车后门转动遮阳百叶窗)
7
从前部开始将车门饰板 (1) 拆卸至内部密封轨道 (5)（箭头 B 所示）释放旋钮 (6) 的高度。
p
小心地拉出车门饰板 (1)。
否则会损坏车门饰板 (1) 或内部密封轨道 (5)。
8
将车门饰板 (1) 向上移出（箭头 C 所示）并从后车门上拆下，直至可够到后车门控制单元 (13) 上的电气连接器（10、11）和内部车门开启器拉线 (7)。
i
将车门锁区域的车门饰板 (1) 从后车门（箭头 D 所示）上抬起，直至可在车窗框架饰板 (4) 上向上拆下。
9
拆卸车门内拉手 (8) 处的内部车门开启器拉线 (7)。
10
松开并断开扬声器 (12) 处的电气连接器 (9)。
11
松开并断开高音扬声器处的电气连接器。
型号 205.0/1/2, 213, 253, 293
带代码810 (音响系统)
型号 213
带代码811 (高级音响系统)
12
松开并断开后车门控制单元 (13) 上的电气连接器（10、11）。
i
型号 213.1
带代码297 (汽车后门转动遮阳百叶窗)
安装:
暂时不要连接遮阳帘马达的电气连接器。
