型号

205.0/1/2

型号

213

型号

253

型号

293

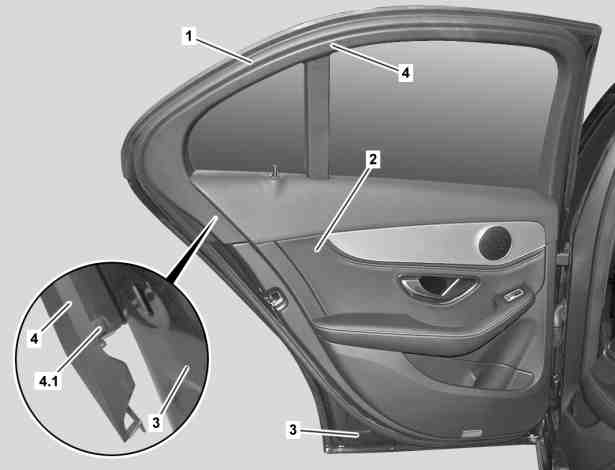

图示为车型 205.0

1

框架密封件

2

车门镶板

3

后车门

4

车窗框架镶板

4.1

安装夹

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e

拆卸

1

将车门镶板 (2) 从后车门 (3) 上拆下。

型号 205.0/1/2

AR72.12-P-1010LW

2

拆下车窗框架内衬 (4)。

i
将车窗框架镶板 (4) 牢牢地固定在车窗框架上，另外再用紧固夹 (4.1) 将其夹紧到车窗框架中。

3

将密封框架 (1) 从后车门 (3) 上解开。

4

使用表面处理盘清除后车门 (3) 上的残胶，并清洁粘合面。

专业提示
severity=N

关于用表面清除盘清除油漆和金属表面的粘合剂残留物和箔片的说明

AH00.00-P-0013-01AK

i
粘合面必须无油脂和灰尘。

i
使用直径为 100  mm 的表面处理盘。

清洁剂

*BR00.45-Z-1025-04A

d

安装

5

将密封框架 (1) 粘合到后车门 (3) 上

型号 205.0

除了代码700 (中国本地技术内容)

型号 205.2

AR72.12-P-1015-01LW

型号 205.0

带代码700 (中国本地技术内容)

型号 205.1, 213, 253, 293

AR72.12-P-1015-01LWA

l
型号 205.0

除了代码700 (中国本地技术内容)

型号 205.2

模板

*205589022300

l
滚柱

*168589056300

6

将车窗框架饰板 (4) 附接到车窗框架上。

7

将车门镶板 (2) 安装在后车门 (3) 上

型号 205.0/1/2

AR72.12-P-1010LW

检修工具

号码

名称

订单号

BR00.45-Z-1025-04A

清洁剂

A 005 989 19 71
