型号

205.0/1/2, 213, 253, 293

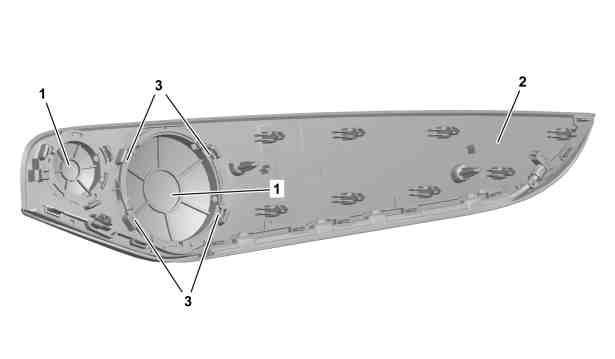

图示为车型 205.0 左侧

1

扬声器盖罩

2

饰件

3

掣子爪

e

拆卸

1

拆下后车门处的左和/或右车门饰板。

AR72.12-P-1010LW

2

将饰板元件 (2) 从后车门的车门饰板上拆下。

3

清除相关扬声器盖罩 (1) 处掣子爪 (3) 区域的残留粘胶，因此不会有残留。

拆卸中音扬声器的扬声器盖罩 (1) 时。

4

从饰板元件 (2) 上拆下相关扬声器盖罩 (1)。

d

安装

5

将相关扬声器盖罩 (1) 卡入饰板元件 (2)。

i
扬声器盖罩 (1) 在其四周都必须与饰板元件 (2) 均匀接合。

a
小心
severity=C

皮肤和眼睛的
烧伤
风险
、加工塑料时吸入蒸汽造成的
中毒
风险

戴上防护手套和防护眼镜. 确保工作场所通风良好.

AS00.00-Z-0001-02A

6

使用热熔胶条将掣子爪 (3) 固定到位。

安装中音扬声器的扬声器盖罩 (1) 时。

i
避免热熔粘合剂形成任何丝线。

i
市售设备/工具

热塑性粘合剂喷枪

7

将饰板元件 (2) 安装到后车门的车门饰板中。

8

将左和/或右车门饰板安装在后车门处。

AR72.12-P-1010LW
