型号

205.0/1/2

型号

213

型号

253

型号

293

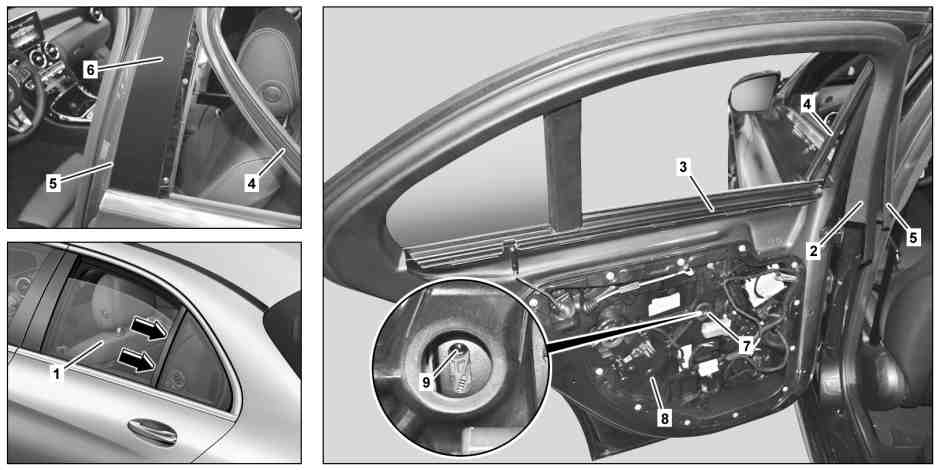

图示为车型 205.0

1

侧车窗

4

车窗导轨密封件

7

橡胶垫圈

2

车窗框架镶板

5

成形密封垫片

8

车门模块

3

内部密封轨道

6

护盖

9

螺栓

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e

拆卸

1

拆下后车门的车门饰板。

AR72.12-P-1010LW

p

不要对电力线和电气连接器施加高拉力。

这将产生接触问题并中断。

i
不要将电气连接器从后车门控制单元上断开。

2

从底部开始将 B 柱区域的车窗框架饰板 (2) 释放约 40 cm。

3.1

从前车窗框架开始将内部密封轨道 (3) 释放约 40 cm。

型号 205.0/1/2, 213.0/2, 253, 293

p

小心地将内部密封轨道 (3) 从车门内镶板的卷边中抬出。

否则内部密封轨道 (3) 会变形且必须更换。

l
长楔子

*115589035900

3.2

拆下内部密封轨道 (3)。

型号 213.1

p

小心地将内部密封轨道 (3) 从车门内镶板的卷边中抬出。

否则内部密封轨道 (3) 会变形且必须更换。

l
长楔子

*115589035900

4

松开 B 柱区域内的车窗导轨密封件 (4) 和轮廓衬垫 (5)，然后拆下面板 (6)。

型号 205.0/1/2

型号 213.0/2

型号 253

型号 293

AR72.12-P-1911LW

型号 213.1

AR72.12-P-0001LWV

5

将橡胶垫圈 (7) 从车门模块 (8) 上拆下。

6

将侧车窗 (1) 移动至保养位置，以便可以通过车门模块 (8) 中的检修孔对螺栓 (9) 进行操作。

7

将后车门控制单元处的电气连接器断开并将车门饰板从工作区域移出。

8

松开螺栓 (9)。

i
切勿松开螺栓 (9)。

9

将侧车窗 (1) 从车窗玻璃槽上向上拆下。

d

安装

10

沿着车窗隔板条（箭头所示）方向轻轻施压以从上方将侧车窗 (1) 插入车窗玻璃槽内，直至其在支座中受到支撑。

11

拧紧螺栓 (9)。

n
螺栓 - 连接车窗到车窗升降器

*BA72.12-P-1006-01R

12

将橡胶垫圈 (7) 安装到车门模块 (8) 中。

13

将已拆下车门饰板上的电线束连接至后车门控制单元。

14

降下侧车窗 (1)。

15

安装饰板 (6)、车窗导轨密封件 (4) 和轮廓衬垫 (5)。

型号 205.0/1/2

型号 213.0/2

型号 253

型号 293

AR72.12-P-1911LW

型号 213.1

AR72.12-P-0001LWV

16

在内部密封轨道 (3) 的橡胶密封件上涂抹润滑剂。

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

17

固定内部密封轨道 (3)。

18

固定车窗框架饰板 (2)。

19

安装后车门的车门饰板。

AR72.12-P-1010LW

n
后车门

号码

名称

型号 205.0/1/2

型号 213

BA72.12-P-1006-01R

螺栓 - 连接车窗到车窗升降器

Nm

6

6

n
后车门

号码

名称

型号 253

型号 293

BA72.12-P-1006-01R

螺栓 - 连接车窗到车窗升降器

Nm

6

6

检修工具

号码

名称

订单号

BR00.45-Z-1010-06A

润滑油, 橡胶总成, 1 L

A 000 989 03 67
