AR72.12-P-2410LW
拆卸和安装后车门外侧车门拉手
28.02.2019
型号
205.0/1/2, 213, 253, 293

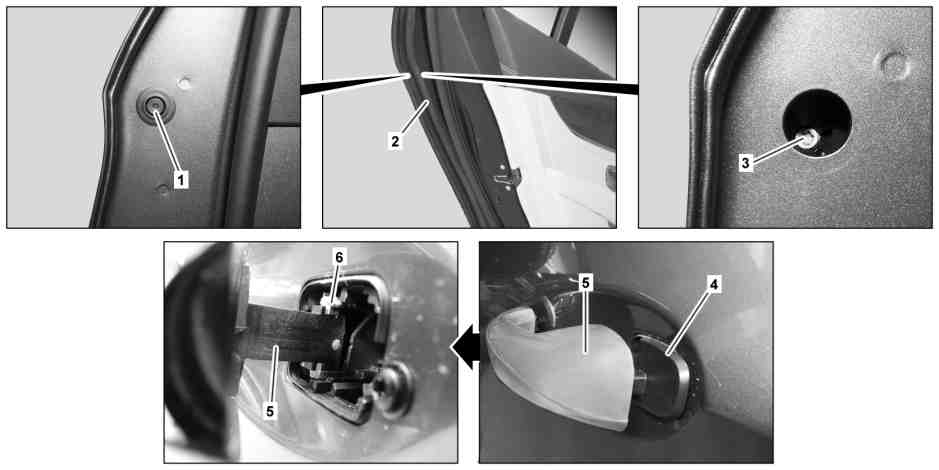

P72.12-3183-09
图示为左后车门，车型 205.0
1
插头
3
螺栓
5
车门拉手
2
密封件
4
护盖
6
锁止夹
e
d
拆卸/安装
1.1
拆下止动塞 (1)。
型号 205.0/1/2, 253, 293
1.2
松开密封件 (2)。
型号 213
2
松开螺栓/螺钉 (3)。
i
不要完全拆卸螺栓 (3)。
3
将车门拉手 (5) 拉到端部挡块位置并拆下盖罩 (4)。
i
拆卸盖罩 (4) 时，车门拉手 (5) 必须固定在拉出位置。
如果无法固定车门拉手 (5)，
↓
在拉出车门拉手 (5) 的条件下插入盖罩 (4) 并释放车门拉手 (5)。然后重复操作步骤。
4
将车门拉手 (5) 从固定夹 (6) 上移出。
i
安装:
确保车门拉手 (5) 正确位于保持架 (6) 中。
5
拆下车门拉手 (5)。
6
按照拆卸的相反顺序进行安装
