AR72.12-P-2660LW
拆卸/安装后车门铰链
28.02.2019
型号
205.0/1/2
型号
213
型号
253
型号
293
图示为车型 205.0

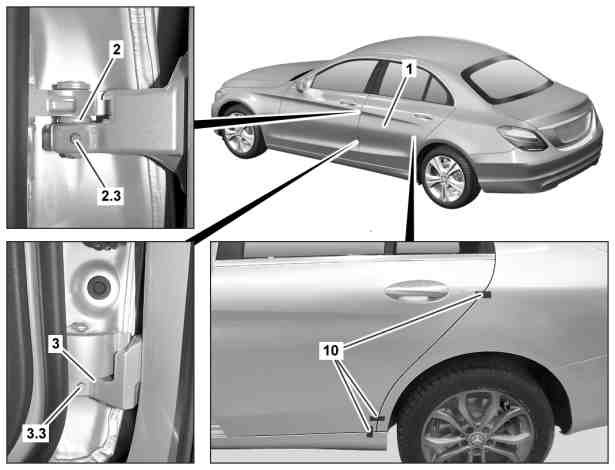

1
后车门
2
上部铰链
2.3
平头螺钉
3
下部铰链
3.3
平头螺钉
10
胶带
P72.12-3054-06
P72.12-3038-09
图示为车型 205.0，装配预防性安全系统 (PRE-SAFE®)/代码 299

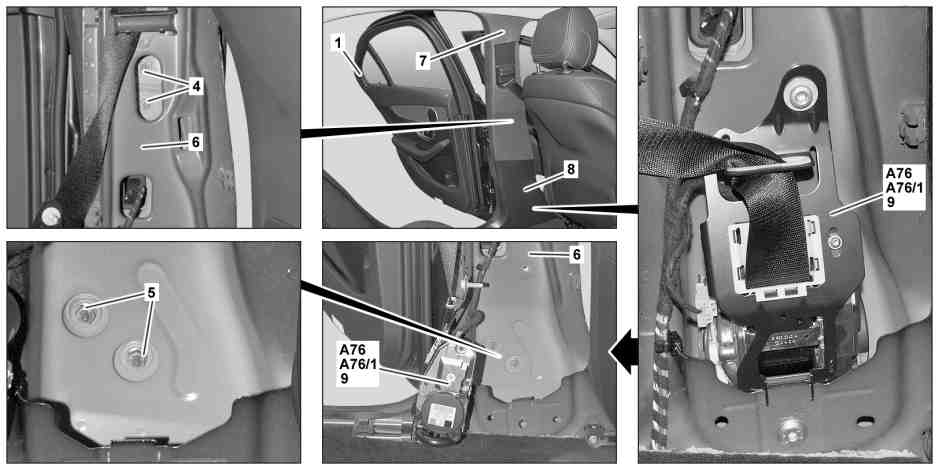

1
后车门
6
B 柱
9
安全带拉紧器（车型 205.0/1/2、253、293，未装配预防性安全系统 (PRE­SAFE®)/代码 299）
4
螺母
7
上部饰板
A76
左前双向安全带紧急拉紧器（车型 213 或 205.0/1/2、253、293，装配预防性安全系统 (PRE­SAFE®)/代码 299）
5
螺母
8
下部饰板
A76/1
右前双向安全带紧急拉紧器（车型 213 或 205.0/1/2、253、293，装配预防性安全系统 (PRE­SAFE®)/代码 299）
1
后车门

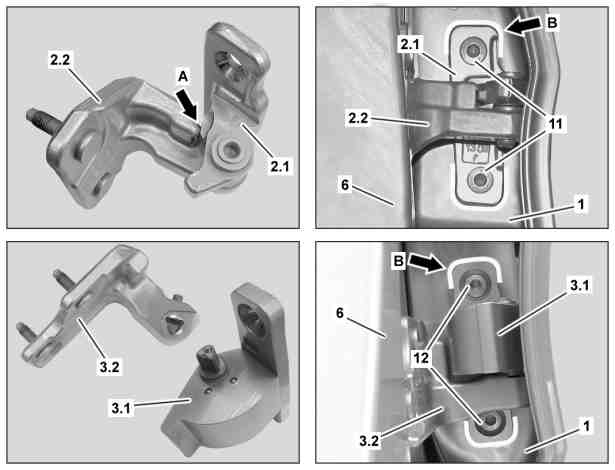

2.1
后车门合页
2.2
B 柱合页
3.1
后车门合页
3.2
B 柱合页
6
B 柱
11
螺栓
12
螺栓
P72.12-3055-06
2.2
B 柱合页
3.2
B 柱合页
6
B 柱
13

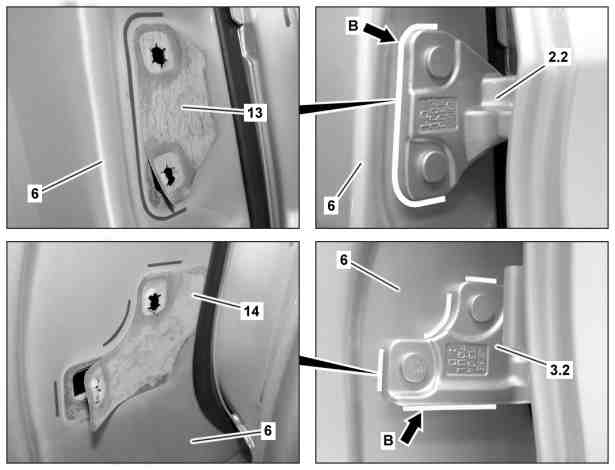

密封件
14
密封件
P72.12-3056-06
a
警告
severity=W
在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。
部件移动时, 肢体不能进入机器的工作范围.
AS00.00-Z-0011-01A
e
拆卸
1
使用胶带 (10) 标记后车门 (1) 相对于后翼子板和摇臂面板的安装位置。
2
打开前车门和后车门 (1)。
3
将后车门 (1) 侧车窗完全降下。
4
将前排座椅向前移动至极限位置。
5
拆下顶部饰件 (7)。
AR68.30-P-4700LW
i
不要拆下安全带端部配件。
6
拆下底部镶板 (8)。
拆卸下部铰链 (3) 时。
AR68.30-P-4700LW
7
拆下安全带拉紧器 (9) 或左前双向安全带紧急拉紧器 (A76) 或右前双向安全带紧急拉紧器 (A76/1)。
拆卸下部铰链 (3) 时。
AR91.40-P-1010LW
i
请勿断开电气连接器。
8.1
拆下盖罩并将平头螺钉 (2.3) 拧松三圈。
拆卸上部铰链 (2) 时。
8.2
将平头螺钉 (3.3) 拧松 3 圈。
拆卸下部铰链 (3) 时。
9
关闭后车门 (1)。
10
标记 B 柱合页（2.2 或 3.2）和后车门合页（2.1 或 3.1）的安装位置（箭头 B 所示）。
11
拆下螺钉（11 或 12）。
p

必须单独更换上部铰链 (2) 和下部铰链 (3).

否则会损坏后车门 (1) 以及其他车辆零部件。
12
松开螺母（4 或 5）。
p

必须单独更换上部铰链 (2) 和下部铰链 (3).

否则会损坏后车门 (1) 以及其他车辆零部件。
13.1
松开 B 柱合页 (2.2)，拆下后车门合页 (2.1)，然后拆下 B 柱合页 (2.2)。
拆卸上部铰链 (2) 时。
i
为拆下后车门铰链活页 (2.1)，折起上部铰链 (2)，以便分开止动件（箭头 A 所示）。
13.2
松开 B 柱合页 (3.2)，拆下后车门合页 (3.1)，然后拆下 B 柱合页 (3.2)。
拆卸下部铰链 (3) 时。
14
将密封件（13 或 14）从 B 柱 (6) 上拆下并清洁 B 柱 (6) 的这块区域。
清洁剂
*BR00.45-Z-1025-04A
d
安装
15
插入带密封件 (13) 的 B 柱合页 (2.2)。
安装上部铰链 (2) 时。
16
将后车门合页 (2.1) 插入 B 柱合页 (2.2) 中。
安装上部铰链 (2) 时。
i
为拆下后车门铰链活页 (2.1)，折起上部铰链 (2)，以便分开止动件（箭头 A 所示）。
17
完全拧紧螺钉 (11)。
安装上部铰链 (2) 时。
18
完全拧紧螺母 (4)。
安装上部铰链 (2) 时。
19
根据标记（箭头 B 所示）对齐后车门合页 (2.1)，然后拧紧螺钉 (11)。
安装上部铰链 (2) 时。
n
螺钉/螺栓 - 连接铰链到后车门
*BA72.12-P-1001-01R
20
根据胶带 (10) 校正后车门 (1) 的安装位置，然后拧紧螺母 (4)。
安装上部铰链 (2) 时。
i
需要助手的帮助。

在拧紧期间，将后车门合页 (2.1) 和 B 柱合页 (2.2) 按压到一起。
n
螺母 - 连接铰链到 B 柱
*BA72.12-P-1002-01R
21
插入带密封件 (14) 的 B 柱合页 (3.2)。
安装下部铰链 (3) 时。
22
将后车门合页 (3.1) 插入 B 柱合页 (3.2) 中。
安装下部铰链 (3) 时。
23
完全拧紧螺钉 (12)。
安装下部铰链 (3) 时。
24
完全拧紧螺母 (5)。
安装下部铰链 (3) 时。
25
根据标记（箭头 B 所示）对齐后车门合页 (3.1)，然后拧紧螺钉 (12)。
安装下部铰链 (3) 时。
n
螺钉/螺栓 - 连接铰链到后车门
*BA72.12-P-1001-01R
26
根据胶带 (10) 校正后车门 (1) 的安装位置，然后拧紧螺母 (5)。
安装下部铰链 (3) 时。
i
需要助手的帮助。

需要在拧紧的同时将后车门铰链活页 (3.1) 和 B 柱铰链活页 (3.2) 按压在一起。
n
螺母 - 连接铰链到 B 柱
*BA72.12-P-1002-01R
g
检验
27
打开后车门 (1)，然后再关闭。
28
检查并调节后车门 (1) 的缝隙尺寸
AR72.12-P-0650LW
d
安装
29
修复相应螺栓头上损坏的漆面。
30
避免后车门 (1) 或 B 柱 (6) 的上部铰链 (2) 和下部铰链 (3) 区域发生腐蚀。
发动机舱用蜡 (400 ml 喷罐)
*BR00.45-Z-1018-05A
31
拧紧埋头螺钉（2.3 或 3.3）
n
铰链分离装置的埋头螺钉
*BA72.10-P-1003-01W
32
修理埋头螺钉（2.3 或 3.3）上损坏的漆层。
33
安装平头螺钉 (2.3) 的盖罩。
安装上部铰链 (2) 时。
34
安装安全带拉紧器 (9) 或左前双向安全带紧急拉紧器 (A76) 或右前双向安全带紧急拉紧器 (A76/1)。
安装下部铰链 (3) 时。
AR91.40-P-1010LW
35
安装底部镶板 (8)。
安装下部铰链 (3) 时。
AR68.30-P-4700LW
36
固定顶部镶板 (7)。
AR68.30-P-4700LW
n
前车门
号码
名称
型号 205.0/1/2
型号 213
BA72.10-P-1003-01W
铰链分离装置的埋头螺钉
Nm
20
20
n
前车门
号码
名称
型号 253
型号 293
BA72.10-P-1003-01W
铰链分离装置的埋头螺钉
Nm
20
20
n
后车门
号码
名称
型号 205.0/1/2
型号 213
BA72.12-P-1001-01R
螺钉/螺栓 - 连接铰链到后车门
Nm
34
34
n
后车门
号码
名称
型号 253
型号 293
BA72.12-P-1001-01R
螺钉/螺栓 - 连接铰链到后车门
Nm
34
34
n
后车门
号码
名称
型号 205.0/1/2
型号 213
BA72.12-P-1002-01R
螺母 - 连接铰链到 B 柱
Nm
34
34
n
后车门
号码
名称
型号 253
型号 293
BA72.12-P-1002-01R
螺母 - 连接铰链到 B 柱
Nm
34
34
检修工具
号码
名称
订单号
BR00.45-Z-1018-05A
发动机舱用蜡 (400 ml 喷罐)
A 000 986 33 70 10
BR00.45-Z-1025-04A
清洁剂
A 005 989 19 71
