AR72.29-P-1000LW
拆卸/安装前车门控制单元
03.08.2016
型号
205, 213

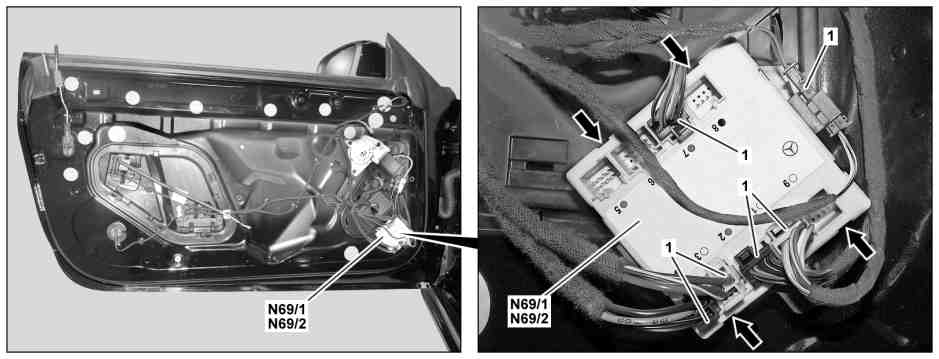

P72.29-2880-08
图示为车型 205.3
1
电气连接器
N69/2
右前车门控制单元
N69/1
左前车门控制单元
p
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1
用诊断系统执行左前车门控制单元 (N69/1) 或右前车门控制单元 (N69/2) 的试运行
更换左前车门控制单元 (N69/1) 或右前车门控制单元 (N69/2) 时.
a
AD00.00-P-2000-04B
2
拆下车门镶板
AR72.10-P-1000LW
3
分离电气连接器 (1)
i
电气连接器 (1) 的数量随着设备的变化而变化.
4
释放左前车门控制单元 (N69/1) 或右前车门控制单元 (N69/2) 并拆下 (箭头所示)
5
按照拆卸的相反顺序进行安装
