型号

213

图示为车型 213.1

1

电线束

N69/3

左后车门控制单元

N69/4

右后车门控制单元

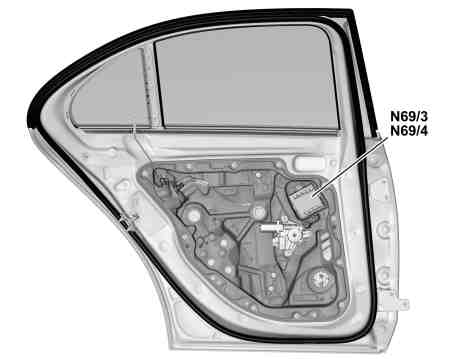

图示为车型 213.0

N69/3

左后车门控制单元

N69/4

右后车门控制单元

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行左后车门控制单元 (N69/3) 或右后车门控制单元 (N69/4) 的试运行

更换左后车门控制单元 (N69/3) 或右后车门控制单元 (N69/4) 时.

a

AD00.00-P-2000-04B

2

关闭点火开关, 并将遥控钥匙存放在发射范围之外 (至少 2 米)

3.1

拆下车门衬里

型号 213.0/2

AR72.12-P-1010LW

3.2

松开密封轨道下方的车门衬里并拉向一旁

型号 213.1

AR72.12-P-1010LW

4

将电气连接器从左后车门控制单元 (N69/3) 或右后车门控制单元 (N69/4) 上断开

i
电气连接器的数量因装备而异.

5

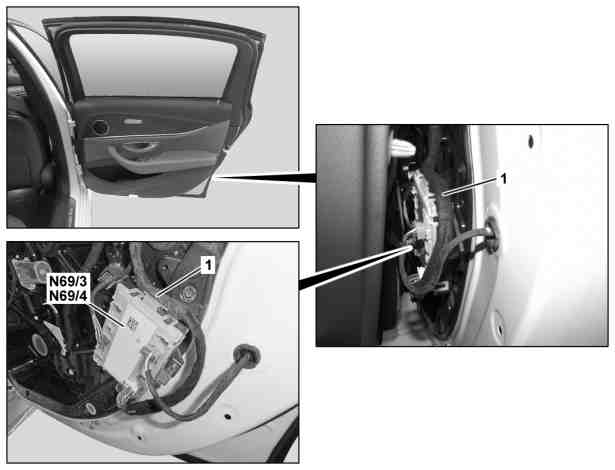

解锁左后车门控制单元 (N69/3) 或右后车门控制单元 (N69/4) 上的电线束 (1) 并解开

型号 213.1

6

解锁左后车门控制单元 (N69/3) 或右后车门控制单元 (N69/4) 并拆下

7

按照拆卸的相反顺序进行安装
