型号

205.0/1

带代码414 (滑动天窗)

型号

213.0/1/2

带代码414 (滑动天窗)

型号

253

带代码414 (滑动天窗)

型号

293

带代码414 (滑动天窗)

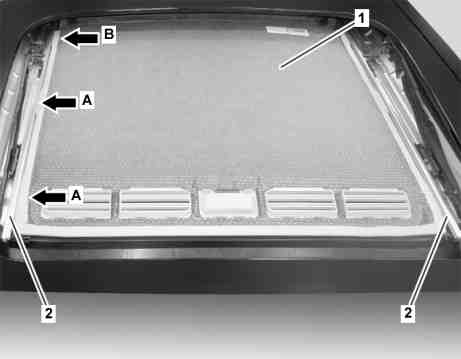

1

滑动天窗镶板

2

导轨

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e
d

拆卸/安装

1

拆下滑动天窗玻璃护盖

AR77.20-P-2852LW

2

拆下滑动天窗的排水轨道

AR77.20-P-1997LW

3

向前移动滑动天窗镶板 (1)

4

向上弯曲滑动天窗护盖 (1) 并将其连同一侧的导向片 (箭头 A 所示) 一起从导轨 (2) 中移出

p

不要过分弯曲滑动天窗镶板 (1).

否则会发生损坏.

5

向前移动滑动天窗镶板 (1) 并将导向片 (箭头 B 所示) 从导轨 (2) 中移出

6

将滑动天窗镶板 (1) 从另一侧导轨 (2) 中移出并拆下

7

按照拆卸的相反顺序进行安装
