AR77.20-P-1997LW
拆卸/安装滑动天窗的排水导轨
28.02.2019
型号
205.0/1
带代码414 (滑动天窗)
型号
213.0/1/2
带代码414 (滑动天窗)
型号
253
带代码414 (滑动天窗)
型号
293
带代码414 (滑动天窗)

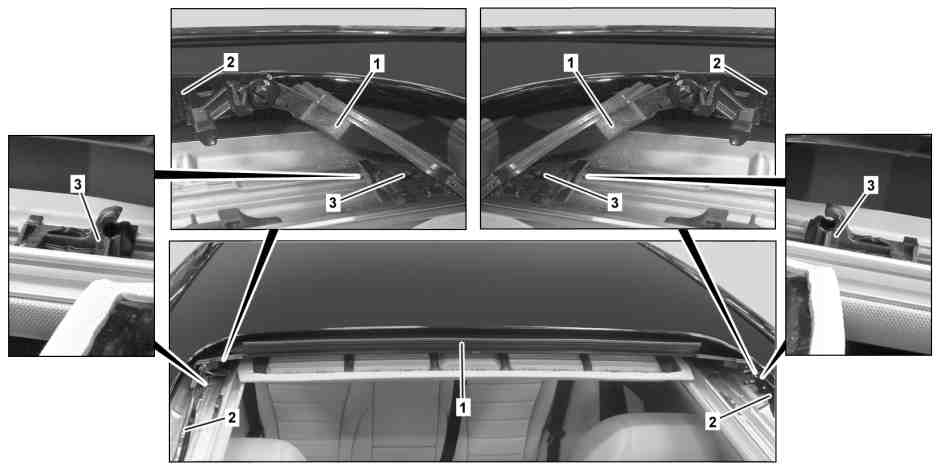

P77.20-2885-09
1
排水导轨
2
倾斜支架
3
滑动块
a
警告
severity=W
在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。
部件移动时, 肢体不能进入机器的工作范围.
AS00.00-Z-0011-01A
e
d
拆卸/安装
1
拆下滑动天窗玻璃盖
AR77.20-P-2852LW
2
将排水导轨 (1) 从左右两侧倾斜支架 (2) 上拆下
3
将排水导轨 (1) 从左右两侧的滑动块 (3) 上拆下
4
检查左右两侧的滑动块 (3) 是否损坏
如果有报告错误
↓
拆下滑动天窗框架并更换两个滑动块 (3).
AR77.20-P-3000LW
5
按照拆卸的相反顺序进行安装
