型号

205.0/1

带代码414 (滑动天窗)

型号

213.0/1/2

带代码414 (滑动天窗)

型号

253

带代码414 (滑动天窗)

型号

293

带代码414 (滑动天窗)

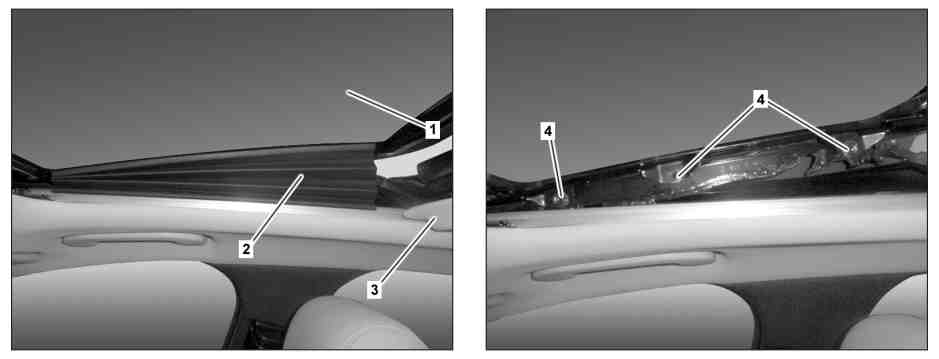

图示为车辆右侧

1

滑动天窗护盖

3

滑动天窗镶板

2

波纹管

4

螺栓

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将滑动天窗镶板 (1) 移动至倾斜位置。

2

打开滑动天窗饰板 (3)。

3

拆下左侧和右侧的波纹管 (2)。

p

首先展开左侧和右侧的波纹管 (2)，然后底部，最后是顶部。

否则左侧和右侧的波纹管 (2) 可能会因弯曲而损坏。

i
安装:
仅在调节后安装左侧和右侧波纹管 (2)。

4

拆下左右两侧的螺钉 (4)。

i
安装:
进行调节之前，请勿拧紧螺钉 (4)。

5

拆下滑动天窗镶板 (1)。

i
必须有助手协助。

6

按照与拆卸相反的顺序进行安装。

7

调节滑动天窗镶板 (1)。

型号 205.0/1

带代码414 (滑动天窗)

型号 213.0/1/2

带代码414 (滑动天窗)

AR77.20-P-1100LW

型号 253

带代码414 (滑动天窗)

AR77.20-P-1100CW

型号 293

带代码414 (滑动天窗)

AR77.20-P-1100EQ
