型号

205.0/1

带代码414 (滑动天窗)

型号

213.0/1/2

带代码414 (滑动天窗)

型号

253

带代码414 (滑动天窗)

型号

293

带代码414 (滑动天窗)

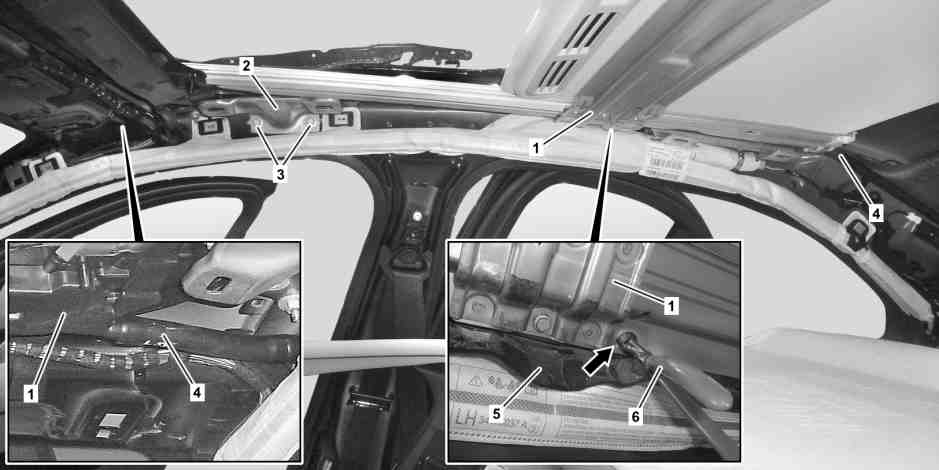

图示为车型 205.0 的车辆右侧

1

滑动天窗框架

4

排水软管

2

固定台

5

毛毡条

3

螺栓

6

钳子

1

滑动天窗框架

7

螺栓

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下排水导轨。

更换滑动天窗框架 (1) 或拆下倾斜支架时。

AR77.20-P-1997LW

2

拆下挡风板。

更换滑动天窗框架 (1) 时。

AR77.20-P-2500LW

3

从滑动天窗框架上拆下饰件。

更换滑动天窗框架 (1) 或拆下倾斜支架时。

AR77.20-P-0500LW

4

拆下滑动天窗控制模块。

更换滑动天窗框架 (1) 或拆下倾斜支架时。

AR77.20-P-3010LW

5.1

将车顶内衬放下。

型号 205.0/1

带代码414 (滑动天窗)

型号 213.0/1

带代码414 (滑动天窗)

型号 213.0/1

带代码414 (滑动天窗)

AR68.30-P-4300LWE

型号 205.0/1

带代码414 (滑动天窗)

AR68.30-P-4300LW

5.2

拆下车顶内衬。

型号 213.2, 253, 293

带代码414 (滑动天窗)

AR68.30-P-4300LWS

6

拧下车辆左右两侧的螺钉 (3)。

7

拆下车辆左右两侧的紧固托架 (2)。

8

拆下毛毡条 (5)。

9

将钳子 (6) 插入车辆左侧和右侧的相应开口（箭头所示）。

l
钳子

*164589003700

10

拆下滑动天窗框架 (1) 左右两侧的排水软管 (4)。

p

小心地拆下排水软管 (4)。

否则可能造成损坏。

11

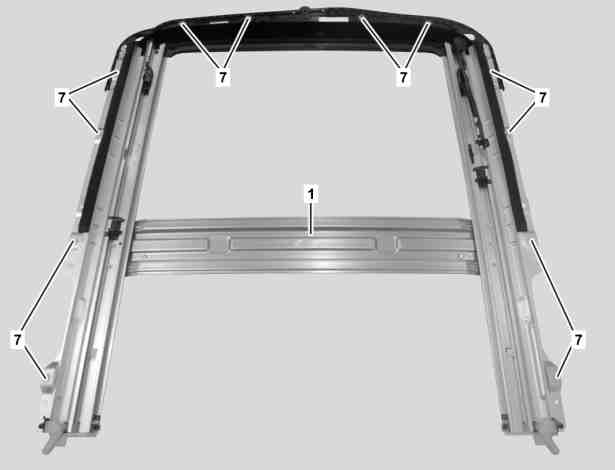

拧松螺钉 (7)。

i
螺钉 (7) 仍留在滑动天窗框架 (1) 上。

12

取下钳子 (6)，通过前排乘客侧车门上的槽口，将滑动天窗框架 (1) 从车辆上拆下。

p

遮盖中央控制台。

否则会造成损坏。

i
需要助手协助。

13

按照与拆卸相反的顺序进行安装

14

使用车辆诊断系统标准化全景式滑动天窗，并对自动防夹功能执行示教运行。
