型号

205.0/1

带代码414 (滑动天窗)

型号

213.0/1/2

带代码414 (滑动天窗)

型号

253

带代码414 (滑动天窗)

型号

293

带代码414 (滑动天窗)

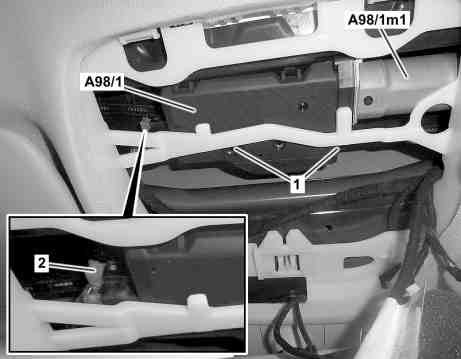

图示为车型 205

1

螺栓

2

电气连接器

A98/1

滑动天窗控制模块

A98/1m1

滑动天窗电机

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

调试滑动天窗控制模块 (A98/1)。

更换滑动天窗控制模块 (A98/1) 时。

a

型号 293

带代码414 (滑动天窗)

AD00.00-P-2000-06FR

a

型号 205.0/1

带代码414 (滑动天窗)

型号 213.0/1/2

带代码414 (滑动天窗)

型号 253

带代码414 (滑动天窗)

AD00.00-P-2000-04B

2

将滑动天窗移动至倾斜位置。

3

拆下上方控制面板控制单元，并在保持电线连接的情况下将其 悬挂在一旁。

AR82.20-P-1000LF

4

拆下螺钉 (1)。

i
安装:
先用手拧入螺栓 (1)，然后再拧紧。

5

拆下滑动天窗控制模块 (A98/1)。

6

断开电气连接器 (2)，然后拆下滑动天窗控制模块 (A98/1)。

i
滑动天窗电机 (A98/1m1) 是滑动天窗控制模块 (A98/1) 的一个部件。

7

按照与拆卸相反的顺序进行安装。

8

标准化滑动天窗。
