型号

213

带代码413 (全景式滑动车顶)

1

电气连接器

2

螺栓

A98

全景式滑动天窗控制模块

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行全景式滑动天窗控制模块 (A98) 的试运行

更换全景式滑动天窗控制模块 (A98) 时.

a

AD00.00-P-2000-04B

2.1

将车顶内衬从车顶上拆下并放置在车辆内部

型号 213.0/1

带代码413 (全景式滑动车顶)

AR68.30-P-4300LWE

2.2

拆下车顶内衬

型号 213.2

带代码413 (全景式滑动车顶)

AR68.30-P-4300LWS

3

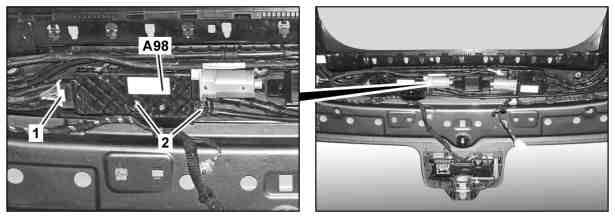

断开电气连接器 (1)

4

松开螺栓 (2) 并拆下全景式滑动天窗控制模块 (A98)

i
全景式滑动天窗电动机是全景式滑动天窗控制模块 (A98) 的一个部件.

5

按照拆卸的相反顺序进行安装

标准化

6

使用诊断系统标准化全景式滑动天窗并执行自动防夹功能的示教运行

a

AD00.00-P-2000-04B
