型号

213

带代码413 (全景式滑动车顶)

1

挡风板

3

撑杆

2

止动弹簧

6

轴承

1

挡风板

5

槽口

4

掣子爪

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e
d

拆卸/安装

1

完全打开全景式滑动天窗

2

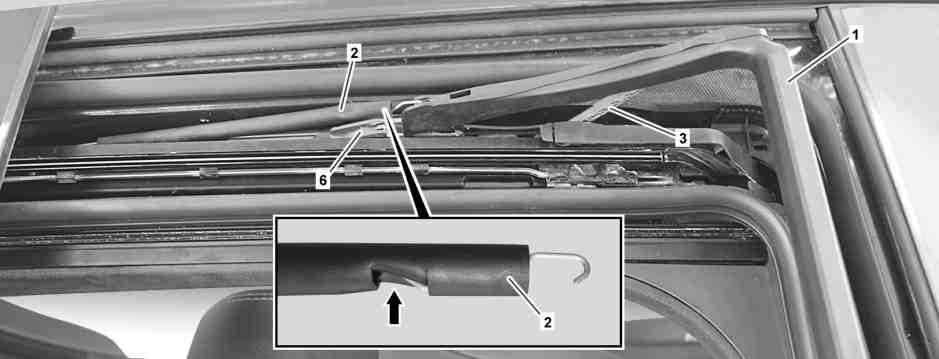

拆下左侧和右侧挡风板 (1) 和全景式滑动天窗框架的止动弹簧 (2)

i
安装:
注意止动弹簧 (2) 安装位置。

排气阀（箭头）必须在挡风板 (1) 侧。

3

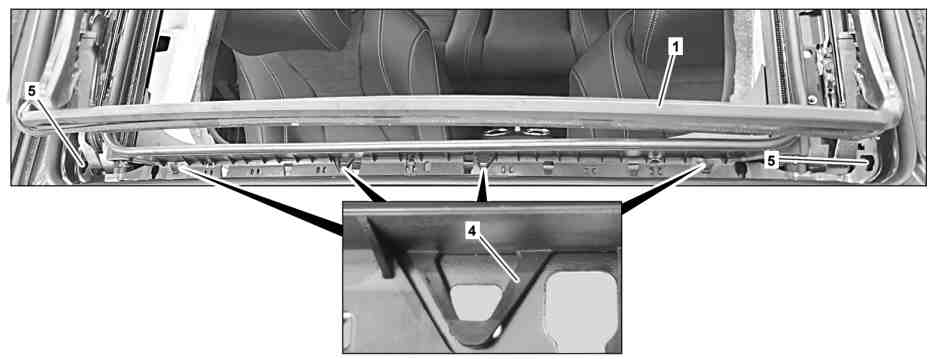

松开挂钩 (4) 处的挡风板 (1) ，并在全景式滑动天窗框架凹口 (5) 使用合适的螺丝刀松开

p
安装:

小心夹紧挡风板 (1) 。

否则，掣子爪 (4) 会断裂。

4

位置挡风板 (1) ，使其处于垂直状态，移出其左、右轴承 (6) 并将其拆除

i
安装:
确保轴承 (6) 的控制臂撑杆座椅(3)卡位正确。

g

检验

5

检查轴承是否损坏 (6)

若出现问题

↓

更换损坏的轴承 (6) 。

AR77.21-P-0102LWE

6

按照拆卸的相反顺序进行安装

7

使用诊断系统标准化全景式滑动天窗并执行自动防夹功能的示教运行

a

AD00.00-P-2000-04B
