型号

213

带代码413 (全景式滑动车顶)

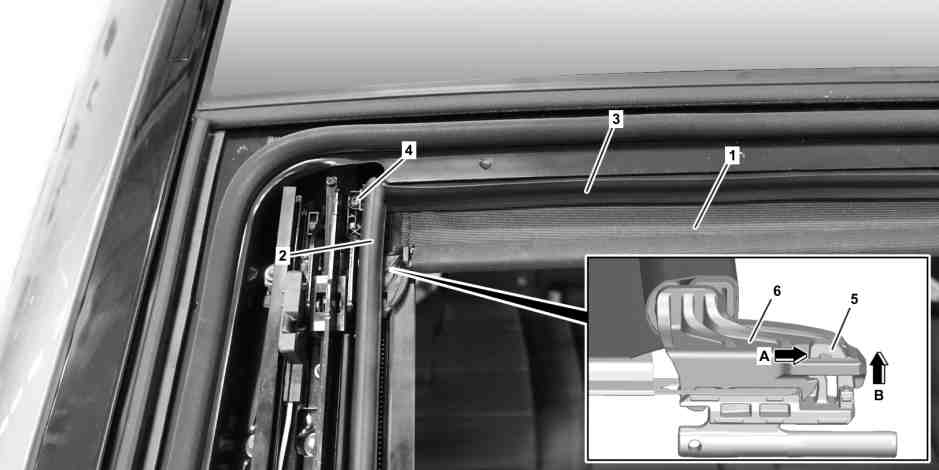

图示为车辆右侧

1

遮阳帘

4

螺钉

2

密封件

5

掣子爪

3

密封件

6

横杆连接器

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e
d

拆卸/安装

1

拆下全景式滑动天窗的柔性玻璃元件

AR77.21-P-0503LWE

2

将密封件 (2) 从导轨的遮阳帘 (1) 区域拆下

3

将密封件 (3) 从全景式天窗框架上拆下

4

旋开螺栓 (4)

5

用适当的螺丝刀向前推掣子爪 (5), 抬起横杆连接器 (6) (箭头 A 所示) 并滑出

p
安装:

确保正确安装横杆连接器 (6).

否则将无法确保遮阳帘 (1) 的功能正常.

6

拆下遮阳帘 (1)

7

按照拆卸的相反顺序进行安装
